Работа на крупном приусадебном участке или на даче требует больших силовых и энергетических затрат. Выполнять ее вручную довольно сложно, поэтому хозяева пытаются упростить процесс при помощи специальных приспособлений.

Одним из них может быть минитрактор, который можно купить в магазине или же собрать из старых запчастей или мотоблока своими руками. Для этого понадобятся материалы, но в первую очередь нужно ознакомиться с принципом сборки.

Содержание

Плюсы и минусы самодельного минитрактора
Переоборудование готовой техники
Этапы работы
Пример чертежей для самодельного минитрактора
Из чего сделать раму?
Двигатель для самодельного трактора
Ходовая для минитрактора своими руками
Трансмиссия и задний мост
Рулевое управление
Навеска
Рулевая колонка и сиденье водителя
Как осуществить регистрацию самодельного минитрактора и нужно ли?
Описание:

Плюсы и минусы самодельного минитрактора

Популярность самодельных минитракторов для домашнего хозяйства объясняется их преимуществами:

Удобство. Благодаря этому приспособлению, сельскохозяйственные работы выполняются быстрее и не утомляют.
Простота эксплуатации. Трактор-самоделка отличается компактными размерами, поэтому не требует отдельного помещения для хранения. Запчасти для замены можно купить в магазине — они продаются вместе с мотоблоками (Нева, Скаут, Зубр), из которых и собирают минитрактор.
Расширенный функционал. Вместе с этим приспособлением можно использовать различное оборудование. Самодельный трактор подходит для применения плуга, культиватора, бороны, картофелесажалки и т. д. Некоторые разновидности можно переделывать в подъемные краны.
Экономия. Цена минитрактора в магазине достаточно высока, поэтому иногда лучше приобрести мотоблок и доработать его самостоятельно. Многие детали в этом случае обходятся бесплатно, поскольку допускается использование запчастей от старой техники.
Знание конструкции. При самостоятельной переделке мотоблока в минитрактор владелец будет знать все особенности конструкции. Это позволит ему устранять неполадки в работе самому, не обращаясь в специальные сервисы.

К недостаткам таких изделий относится их невысокая надежность. В домашних условиях нельзя изготовить технику, схожую по качеству с магазинной. Использование подержанных деталей при работе только уменьшает надежность. Нехватка навыков может стать причиной нарушений в функционировании машины.

Основные разновидности самодельных тракторов:

Многофункциональные машины.
Минитракторы для уборки мусора и покоса травы.
Райдеры.

Первый вид представляет собой машину для обработки почвы, убора мусора, срезания травы. Самодельный полноприводный трактор, как правило, оснащают мотором средней мощности. Он может справляться с площадью в 6 Га. На него возможно устанавливать навесное оборудование, позволяющее расширять спектр выполняемых целей — допустим, шнекороторный снегоочиститель или даже ковш экскаватора.

Заднеприводные микротракторы могут предназначаться для исполнения более узкого перечня задач, включающих обрабатывание площади до 2 Га или обустройства газонов — его можно оборудовать почвофрезой для обрабатывания земли, косилкой.

Райдеры вносят удобрения, осуществляют обработку территории ядохимикатами. Они могут оборудоваться допустройствами для реализации иных целей, когда нужно обрабатывать небольшой земельный участок.

Переоборудование готовой техники

Совсем необязательно делать минитрактор с нуля. Нужно как можно больше использовать уже готовых заводских элементов — то, что можно достать. Например, соорудить минитрактор возможно из грузового мотороллера «Муравей», мотоблока Ока (9 л), старых Жигулей и прочего.

Минитрактор из мотороллера, видео:

Такие трактора очень хорошо показывают себя в работе, и не только мини-варианты, например, есть умельцы, которые делают трактор Бизон с двигателем ЯМЗ 236:

Подойдет для самодельного минитрактора и двигатель ЗИД. Самые низкомощные образцы изготавливают с мотором ЗИД-4,5.

Исходя из цены мотоблока (300-800 $) расходы на сооружение минитрактора будут составлять 500-1000 $.
При постройке машины, допустим, на основе ДВС Lifan цена будет равной 600-1500 $.
Применяя б/у запасные части, цену можно значительно снизить.

Поскольку за японскую или корейскую технику нужно выплатить больше 10000 $, а стоимость на китайские серийные тракторы от 2 тысяч $ — выгода очевидна.

Этапы работы

Собрать трактор своими руками удастся, соблюдая строгую последовательность действий — очень важно подготовить необходимые инструменты, а также определить, из каких частей состоит устройство. Сборка этих частей и является этапами работы.

В конструкцию минитрактора входит следующее:

Двигатель. В качестве него можно применить, допустим, двигатель от мотоблока.
Силовая рама. К ней крепятся все элементы, поэтому она должна обладать большим запасом прочности.
Тормоза.
Ходовая часть. К ней относятся трансмиссия, колёса и оси, к которым они крепятся.
Рулевая колонка.
Кресло для водителя.
Механизм, предназначенный для присоединения навесных конструкций.

Каждый элемент полагается создавать по чертежу, чтобы не были нарушены пропорции.

Пример чертежей для самодельного минитрактора

Общий чертеж минитрактора, созданный из элементов старых авто и сельхозтехники:

Задний мост (использован и переделан от заднего моста ГАЗ-21):

Из чего сделать раму?

Перед созданием рамы определяются с ее разновидностью. Очень часто используют ломающуюся раму, компонующуюся из двух частей, соединённых подвижным сцепом. При таком типе устройства уменьшается радиус поворота трактора, что делает работу на нём более удобной.

Конструкцию сооружают из железных уголков или швеллеров (на них должна присутствовать маркировка 8). Переднюю часть делают более длинной. Оптимальные размеры 900х360 мм. Для задней части конструкции они должны быть 680х360.

Когда каркас собран, к передней части следует приварить ещё две трубы (у них должна быть квадратное сечение). Эти трубы понадобятся для двигателя. Остальные элементы к раме присоединяют согласно планируемой конструкции. Скреплять их болтами нежелательно, так как они могут не справиться с нагрузкой. Предпочтительна сварка. Соединить полурамы удаётся с помощью 2 вилок и шарнира. К заднему отделу рамы нужно присоединить пластину для будущей навески.

Иногда устанавливают литую раму. Тогда две полурамы сваривают, используя дополнительные швеллера.

Установка рамы на самодельный трактор, видео:

Двигатель для самодельного трактора

Выбирая двигатель для самодельного трактора, можно остановиться на нескольких вариантах. Очень часто используют запчасти со старых машин.

Можно воспользоваться двигателем ЗИД. Он одноцилиндровый, имеет объём 4,5 л. Данного агрегата достаточно для работы на приусадебном участке. Его разработали для самодельной техники.

Другой подходящий двигатель — ЗАЗ. Мощность его может различаться в зависимости от разновидности.

Но удобнее всего воспользоваться мотоблоком. Это существенно упрощает работу. При устройстве трактора из мотоблока в конструкции окажется силовая часть, тормоза и сцепление, а также некоторые элементы рулевого устройства.

Ходовая для минитрактора своими руками

Первоначально осуществляют установку осей. К раме приваривают вертикальные стойки, применяя уголки для их укрепления. Передняя балка на сконструированный своими руками минитрактор должна быть схожа с задней.

Если в конструкции использована неломающаяся рама, то ходовую часть можно заимствовать из жигулей. Потребуется откорректировать ее пропорции и зафиксировать на раме.

При установке ломанной рамы самодельный передний мост в конструкции стоит соорудить из литого прута. Его диаметр должен быть не менее 0,5 см. В центре прикрепляют шарнир, предназначенный для осуществления плавающих движений оси. На его края крепят ушки для шкворней, а с их помощью устанавливают на ступицу цапфы с осями. Колёса надевают на них.

Далее нужно смонтировать рулевые тяги и выровнять их относительно рулевого редуктора. Редуктор фиксируют на раме, ставят на место рулевую штангу и колесо руля. Рулевую колонку необходимо отрегулировать.

Установка рамы и ходовой для минитрактора-переломки на видео:

Для установки задней оси понадобятся подшипники. Ее размещают непосредственно на них. Далее монтируют шкив.

Трансмиссия и задний мост

Минитрактор может оборудоваться задним мостом от легковой или грузовой машины. На токарном станке нужно укоротить полуоси. Специалисты рекомендуют применять любой узел, который будет подходить по габаритам, ведь передний не служит как ведущий мост. Задний закрепляют стремянками к раме.

В целях обеспечить требуемое передаточное число можно воспользоваться коробкой передач от ГАЗ-53 (51) либо УАЗ. Для соединения её с двигателем (например, УД2), делают переходной фланец. Для полноповоротного трактора устанавливается коробка раздач от УАЗ.

Принимая в расчёт малую эксплуатационную скорость, ручной тормозной системы от донора моста хватит.

Для обеспечения удобного управления устанавливается педаль с фиксирующим механизмом. Рекомендуется взять мост с боковыми редукторами от УАЗ. Его достоинства заключены в большом передаточном числе и блокировании дифференциала мехспособом. Из выхлопных механизмов можно создать глушитель. Для обеспечения наибольшего просвета место для его монтажа должно быть выше ведущего моста.

Чтобы сделать сцепление своими руками нужно сделать подгонку сцепления от ГАЗ-52. Для синхронизирования мотора с ним подготавливают новую корзину, подгоняя её под габариты. Делается укорачивание задней плоскости у маховика, по центру высверливают добавочное отверстие. Данные действия можно произвести на станке.

Рулевое управление

Рулевое управление возможно соорудить самому следующим образом:

Передний мост монтируется шкворнями.
К их нижней части крепят цапфы, а к верхней — рычаги поворотов, между которыми будет установлена поперечная тяга.
Для верного функционирования устройства угол поперечного наклона шкворней должен равняться 6-10°, а продольного — 1-3° с отклонением назад.
Продольную тягу соединяют с рейкой либо рулевым редуктором с использованием сошки.

Противоскользящие цепи устанавливаются на ведущие колёса минитрактора. Цепь равномерно распределяют по поверхности колеса, повышая сцепление с дорогой.

Самодельный редуктор берут от техники (мотоцикла, мотоблока) или делают самостоятельно. В первом случае потребуется лишь учитывать правильные передаточные числа и выполнить установку. Второй способ потребует готовый корпус. Шестерёнки и валы подбирают, учитывая нагрузку на уже готовую запасную часть, а сальники, подшипники и предохранители — исходя из конструкции.

Сборка рулевого управления на трактор в домашних условиях, видео:

Вал отбора мощности лучше взять от авто ГАЗ-53. Можно сделать ВОМ самостоятельно, беря готовый подшипник (оптимально – шариковый) в количестве 2 штук. Прекрасно подойдёт старый картофелеуборочный комбайн или соломотряс, откуда они чаще всего снимаются.

Для обеспечения гидравлики можно установить гидронасос НШ-10, к примеру, шестерёнчатый, стоящий на тракторах Беларусь и экскаваторах. Также можно использовать топливный насос низкого давления от дизеля.

Колёса в диаметре должны иметь около 40 см. Иные размеры плохо влияют на управляемость конструкции и ее маневренность.

Навеска

Чтобы сделать 4-колесный мотоблок полноценным приспособлением для сельскохозяйственной деятельности, нужно приспособить его для использования дополнительного оснащения. Для этого необходима навеска. Благодаря ей трактору можно добавить функции косилки, сеялки и пр.

Удобнее и надежнее всего организовать самодельную навеску трехточечного типа. Среди её компонентов находятся 2 тяги (их заимствует из старых легковых автомобилей). Эти детали прикрепляются одной стороной к заготовленной пластине, а другой — к дополнительным приспособлениям.

Третья точка крепления представлена дополнительной тягой. За счет ее работы осуществляется движение навесного оборудования. Оптимально прикрепить к стене движущийся стержень, диаметр которого составляет 50 мм. Тяги рекомендуется присоединять к нему.

Вариант навески на самодельный минитрактор, видео:

Рулевая колонка и сиденье водителя

Водительское сидение устанавливают на вертикальные уголки (их заранее присоединяют к раме, используя сварку). Также его можно присоединить к прямоугольным конструкциям из квадратных труб. В качестве сиденья можно использовать что угодно. Чаще всего к комплекту для переделки мотоблока присоединяют сидение из легковых автомобилей. Но можно взять и обычное кресло.

Руль устанавливают после водительского сиденья, поскольку необходимо отрегулировать высоту и наклон.

При необходимости можно соорудить самодельную кабину. Материалом для неё являются листы тонкой стали.

Создавать минитрактор из старых машин или переделывать мотоблок — не самая простая задача. Несколько попыток могут завершиться неудачно, но при наличии настойчивости удастся сконструировать удобный и надежный агрегат. Поэтому не стоит торопиться к специалистам, которые продают самодельные трактора — можно сделать самому ничуть не хуже.

Минитрактор из мотоблока — свежий обзор от умельца (2018 г) на видео:

Как осуществить регистрацию самодельного минитрактора и нужно ли?

Самодельный трактор должен выполнять требования документа Минсельхозпрода России «О правилах регистрации тракторов и самоходных машин». Необходимы система тормозов, наличие крыльев с брызговиками, световой техники, звуковой системы.

Для постановки и получения разрешения требуется обратиться в органы Гостехнадзора по месту жительства.

После осуществления экспертных проверок рассматривается возможность регистрирования минитрактора.

Однако тут есть один нюанс. Если вы создаете микротрактор для своего приусадебного участка или огорода, то вряд ли он будет выезжать за его пределы. В таком случае можно обойтись без регистрации, поскольку самоделка не будет являться участником дорожного движения, а это значит, что все эти проверки и связанные с ними расходы можно отмести.

Авто самоделки своими руками, вездеходы, трактора и мотоблоки

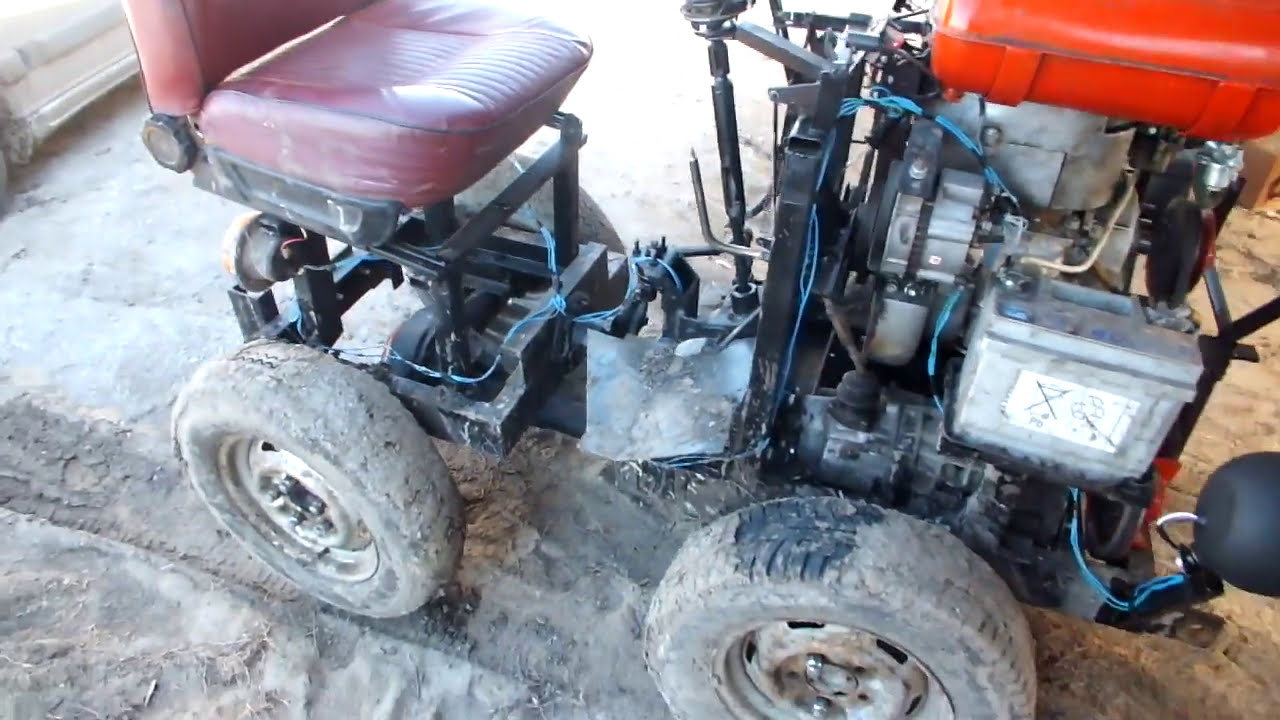

Минитрактор самоделка с двигателем ЗИД: фото пошаговой постройки.

Всем привет! Вот начал сборку трактора. Использовал запчасти от 412-го Москвича (задний мост, кардан, КПП, передние поворотные кулаки со ступицами).

Удалось достать советский двигатель ЗИД который отстоял лет 20, а то и больше, наполовину выросшем в землю. Двигатель разобрали, все вычистили. Почистили контакты зажигания, подняли головку, там все почистили, притерли клапана, заменили свечу, заменили масло и мотор завелся со второго раза. Этот двигатель и установил на свой минитрактор.

Далее на фото показан процесс постройки минитрактора.
