- Электродвигатели АДМ(DC) 63- АДМ(DC) 132, АДМ1П(DC) 63, АДМ1П(DC) 132, IММ(DC)71- IMМ(DC) 132 и IММ1П(DC) 71-IMМ1П(DC) 132 изготавливаются по ТУ3325-003-05758017-2002.
- Двигатели предназначены для привода механизмов в сушильных камерах.
- Температура окружающей среды 100º С. и влажности 100%.
- Климатическое исполнение и категория размещения — Т2 по ГОСТ 15150.
- Номинальный режим работы S1 по ГОСТ IEC 60034-1.
- Класс изоляции Н по ГОСТ 8865.
- Конструктивное исполнение по способу монтажа — по ГОСТ 2479.
- Степень защиты: IP 55( обеспечивается установкой лабиринтного уплотнения) ГОСТ IEC 60034-5.
- Основные технические характеристики этих двигателей аналогичны основным техническим характеристикам двигателей общепромышленного назначения.
- Вентилятор охлаждения устанавливается алюминиевый (при заказе обычного исполнения). В подшипниковых щитах выполняются специальные элементы для слива конденсата.
- Крепеж выполнен из нержавеющих материалов.
- Для применения в осевых вентиляторах рекомендуем использовать исполнение с глухим задним подшипниковым щитом Модификация 1П.
Габаритные, установочные, присоединительные размеры двигателей АДМ(DC), IMM(DC) и АДМ1П(DC), IMМ1П(DC), идентичны двигателям общепромышленного назначения АДМ, IMM и АДМ1П, IMМ1П соответственно.
| Типоразмер | Установочные, присоединительные | Габаритные | |||||||||||||
| По валу | По лапам | ||||||||||||||
| l1 | d1 | h1 | b1 | h5 | l31 | l10 | b10 | l17 | b16 | l30 | d30 | h31 | h10 | h | |
| АДМ1П 63 | 30 | 14 | 5 | 5 | 16,0 | 40 | 80 | 100 | 7,0 | 7 | 201 | 135,0 | 154,0 | 7 | 63 |
| АДМ1П 71 | 40 | 19 | 6 | 6 | 21,5 | 45 | 90 | 112 | 7,0 | 10 | 236 | 163,0 | 188,0 | 8 | 71 |
| АДМ1П 80А | 50 | 22 | 6 | 6 | 24,5 | 50 | 100 | 125 | 10,0 | 12 | 264 | 180,0 | 205,0 | 9 | 80 |
| АДМ1П 80В | 50 | 22 | 6 | 6 | 24,5 | 50 | 100 | 125 | 10,0 | 12 | 289 | 180,0 | 205,0 | 9 | 80 |
| АДМ1П 90 | 50 | 24 | 7 | 8 | 27,0 | 56 | 125 | 140 | 10,0 | 14 | 289 | 180,0 | 224,0 | 10 | 90 |
| АДМ1П 100S | 60 | 28 | 7 | 8 | 31,0 | 63 | 112 | 160 | 12,0 | 16 | 320 | 226,0 | 246,5 | 12 | 100 |
| АДМ1П 100L | 60 | 28 | 7 | 8 | 31,0 | 63 | 140 | 160 | 12,0 | 16 | 341 | 226,0 | 246,5 | 12 | 100 |
| АДМ1П 112 | 80 | 32 | 8 | 10 | 35,0 | 70 | 140 | 190 | 12,5 | 16 | 395 | 252,0 | 275,0 | 14 | 112 |
| IMM1П 71 | 30 | 14 | 5 | 5 | 16,0 | 45 | 90 | 112 | 7,0 | 7 | 201 | 135,0 | 162,0 | 7 | 71 |
| IMM1П 80 | 40 | 19 | 6 | 6 | 21,5 | 50 | 100 | 125 | 10,0 | 14 | 236 | 163,0 | 197,0 | 9 | 80 |
| IMM1П 90S | 50 | 24 | 7 | 8 | 27,0 | 56 | 100 | 140 | 10,0 | 14 | 264 | 180,0 | 215,0 | 10 | 90 |
| IMM1П 90L | 50 | 24 | 7 | 8 | 27,0 | 56 | 125 | 140 | 10,0 | 14 | 289 | 180,0 | 215,0 | 10 | 90 |
| IMМ1П 100 | 60 | 28 | 7 | 8 | 31,0 | 63 | 140 | 160 | 12,0 | 16 | 320 | 226,0 | 246,5 | 12 | 100 |
| IMМ1П 112 | 60 | 28 | 7 | 8 | 31,0 | 70 | 140 | 190 | 12,0 | 16 | 341 | 226,0 | 258,5 | 12 | 112 |
| IMМ1П 132S | 80 | 38 | 8 | 10 | 41,0 | 89 | 140 | 216 | 12,5 | 16 | 395 | 252,0 | 295,0 | 16 | 132 |
| IMМ1П 132М | 80 | 38 | 8 | 10 | 41,0 | 89 | 178 | 216 | 12,5 | 16 | 435 | 252,0 | 295,0 | 16 | 132 |
Присоединительные размеры по фланцам аналогичны размерам фланцев общепромышленных двигателей.
Высокотемпературные вентиляторы предназначены для работы в камерах сушки древесины в агрессивных средах при 100% влажности и температуре до 150°C.
Компания «Приводные Системы» производит высокотемпературные осевые вентиляторы для сушильных камер с 2009 г.
Основным компонентом вентиляторов служат специальные высокотемпературные электродвигатели производства Leroy-Somer, запатентованная технология пропитки обмоток статора которых гарантирует многолетнюю бесперебойную работу в агрессивной среде сушильной камеры.
Электродвигатели могут управляться частотными преобразователями для поддержания в сушильной камере оптимальных условий сушки и реверсивной циркуляции сушильного агента.
Высокую энергоэффективность вентиляторов обеспечивают алюминиевые крыльчатки производства датской компании Multi-Wing, мирового лидера в производстве рабочих колес осевых вентиляторов всех типов. Все модели крыльчаток разрабатываются с помощью анализа данных испытаний в аэродинамической трубе компании Multi-Wing.
Аэродинамическое совершенство крыльчаток – залог существенной экономии электроэнергии.
Корпуса вентиляторов – прочная и легкая алюминиевая сварная конструкция с практически неограниченным сроком эксплуатации.
В таблице приведены наиболее востребованные модели высокотемпературных вентиляторов, наличие которых поддерживается на складе. Возможно изготовление вентиляторов других размеров, производительности и для других температур.

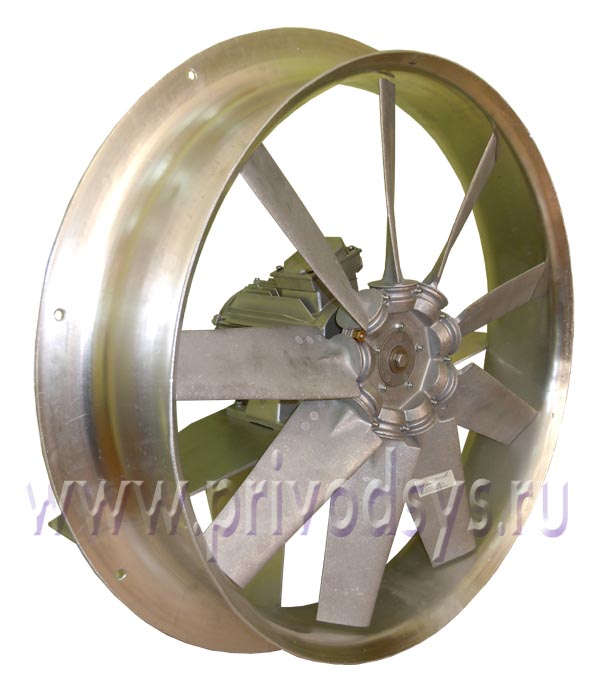

Осевые высокотемпературные вентиляторы для камер сушки древесины серии DSF85 для работы при 100% влажности и температуре 85°C
| Тип | Мощность электродвигателя, kW | Потребляемая мощность, kW | Производительность, м³/ч | Статическое давление (Па) |
|---|---|---|---|---|
| DSF85-600/6/TR8Z/1,1 | 1,1 | 1,05 | 12500 | 115 |
| Высокотемпературный электродвигатель Leroy Somer 4P LS90L 1.1kW 230/400V 50Hz IP55 IMB3 IC418 85°С | ||||
| Алюминиевый корпус Fl-611/090 | ||||
| Алюминиевая крыльчатка Multi-Wing Ø 600 мм 6 лопастей 600/6-6/45/AL/TR8Z/24/8/50/A | ||||
| DSF85-700/9/TR7Z/2,2 | 2,2 | 1,66 | 18800 | 126 |
| Высокотемпературный электродвигатель Leroy Somer 4P LS100L 2.2kW 230/400V 50Hz IP55 IMB3 IC418 85°С | ||||
| Алюминиевый корпус Fl-720/100 | ||||
| Алюминиевая крыльчатка Multi-Wing Ø 710 мм 9 лопастей 710/9-9/45/AL/TR7Z/28/8/60/A | ||||
| DSF85-800/8/TR7Z/3 | 3 | 2,5 | 23400 | 156 |
| Высокотемпературный электродвигатель Leroy Somer 4P LS100L 3kW 230/400V 50Hz IP55 IMB3 IC418 85°С | ||||
| Алюминиевый корпус Fl-812/100 | ||||
| Алюминиевая крыльчатка Multi-Wing Ø 800 мм 8 лопастей 800/8-8/45/AL/TR7Z/28/8/60/A | ||||
| DSF85-900/8/TR7Z/4 | 4 | 3,51 | 31600 | 164 |
| Высокотемпературный электродвигатель Leroy Somer 4P LS112MG 4kW 230/400V 50Hz IP55 IMB3 IC418 85°С | ||||
| Алюминиевый корпус Fl-910/112 | ||||
| Алюминиевая крыльчатка Multi-Wing Ø 895 мм 8 лопастей 895/8-8/45/AL/TR7Z/28/8/60/A | ||||

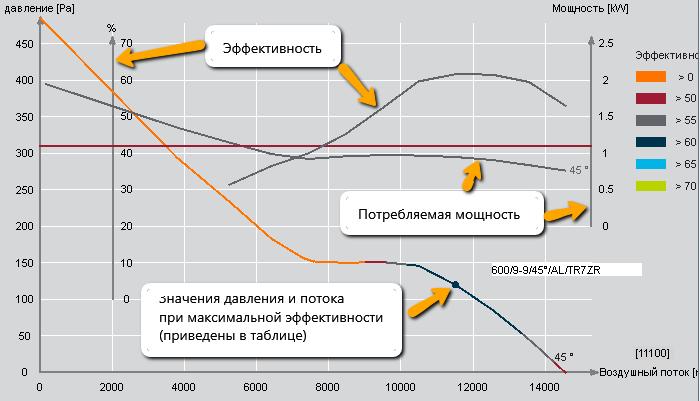

Диаграммы вентиляторов серии DSF85 для работы при температуре 85°C
Комментарии к диаграммам:
Чертежи корпусов и крыльчаток вентиляторов (pdf) *Другие модели — по запросу
Россия, Санкт-Петербург и область, Санкт-Петербург, ул. Ватутина д.19 офис 309
Детальное описание
Компания "ПрофТех" предлагает асинхронные электродвигатели переменного тока на 3 кВт и на 4 кВт, трехфазные.
Они предназначены для работы при температуре более 115°С и влажности 100%, в тропическом исполнении. Данные электродвигатели идеально подходят для сушильных камер. Также являются пылезащищенными, защита от водяных струй со всех сторон, необслуживаемыми, поэтому практически исключен выход двигателя из строя. Ресурс работы составляет порядка 10 — 15 лет.
Электродвигатель соответствует ГОСТ 51689-2000
Асинхронный электродвигатель может быть установлен на обечайку с вмонтированной площадкой. Электродвигатель установленный на площадку монтируется с крыльчаткой.
У нас в наличие имеются электродвигатели:
Lafert — Италия
Siemens — Германия
Технические характеристики
Тип двигателя: IMM (DC) 100LB4У2
Мощность: 3 кВт
Частота сети: 50 Гц
Частота вращения: 1410 об/мин
Напряжение: 380 В
Режим работы: S1
Коэффициент мощности: 0,8
Степень защиты: IP55
Класс теплостойкости: Н
Допустимое значение уровня шума: 62 дБ
Работая в сушильной камере, электродвигатели подвергаются агрессивным испарениям и перепадам температур. При использовании общепромышленных электромоторов, продолжительность работы сушильной камеры уменьшается. Для того, чтобы исключить ремонтные работы и замену электродвигателя, предлагаем использовать специализированные термостойкие двигатели Lafert (Италия), Siemens (Германия) в тропическом исполнении.
Конструкция данных двигателей обеспечивает долговечное время работы в сушильных камерах для древесины.
