Мое желание построить каяк Wood duck 10 (далее Утенок) начинает воплощаться. Но прежде всего хочу поблагодарить Андрея Константинова за предоставленные подробные фотографии оригинальной версии и Андрея Иванова за их компьютерную обработку. Все материалы находятся по адресу http://forum.sea-kayak.ru/viewtopic.php?f=4&t=383 .

Александр (Баракуда) считает, что писать надо сразу. Согласен. Во-первых, кому-нибудь понадобится, во-вторых, самому помогут. Ну, а модератор не возражал, раз молчит. Единственный минус, работа идет только по выходным дням, а значит затянется месяца на два.

Почему Утенок. Как-то он, во-первых, лег на мое представление о том, что мне нужно и мои дизайнерские требования. Во-вторых, двухместная байдарка у меня есть, а большую часть выходов сделал в одиночку, да и поднимать на багажник одному неудобно. Ну, наверно, и руки чешутся. В общем, есть чертежи, есть один лист приличной фанеры 2440х1220 – начали.

Чем еще хорош гибридный вариант Утенка? На сам корпус уходит один лист фанеры, на переборку какой-нибудь кусочек найду, палуба реечная – напилим, а технологические шпангоуты из всякого фанерного мусора.

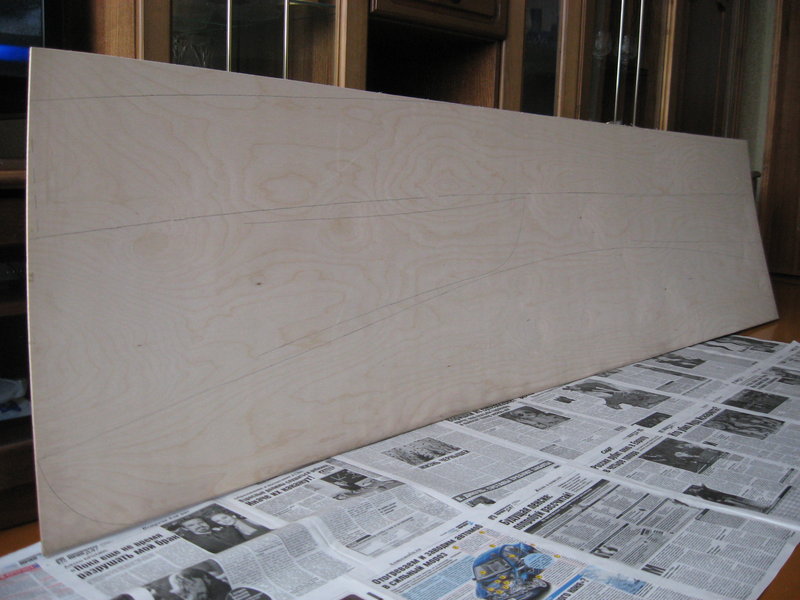

Лист распилил вдоль пополам. Половинки листа фанеры скрепляю болтами по свободным местам, далее совместная распиловка и строжка кромок (малкование).

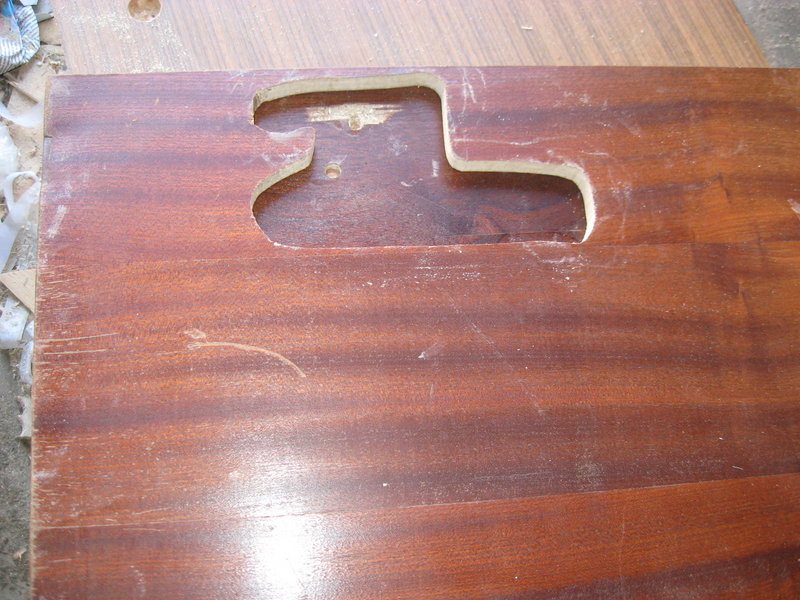

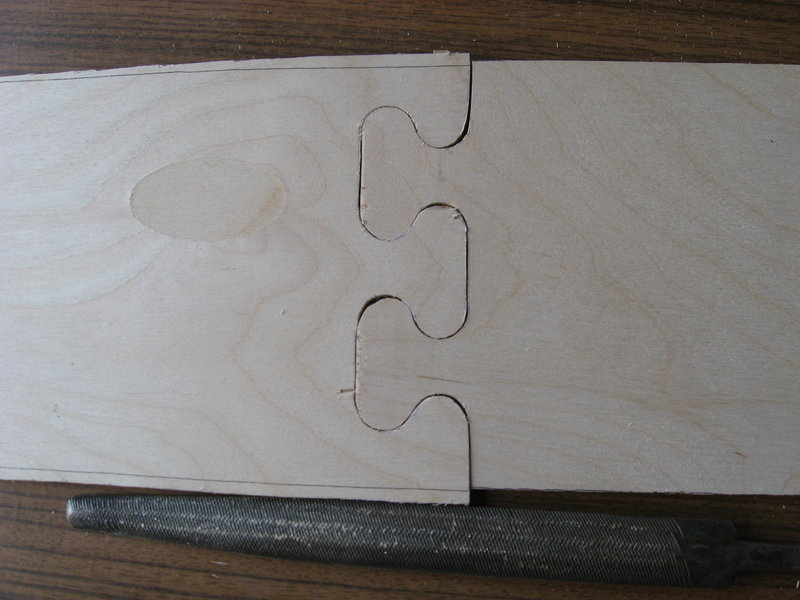

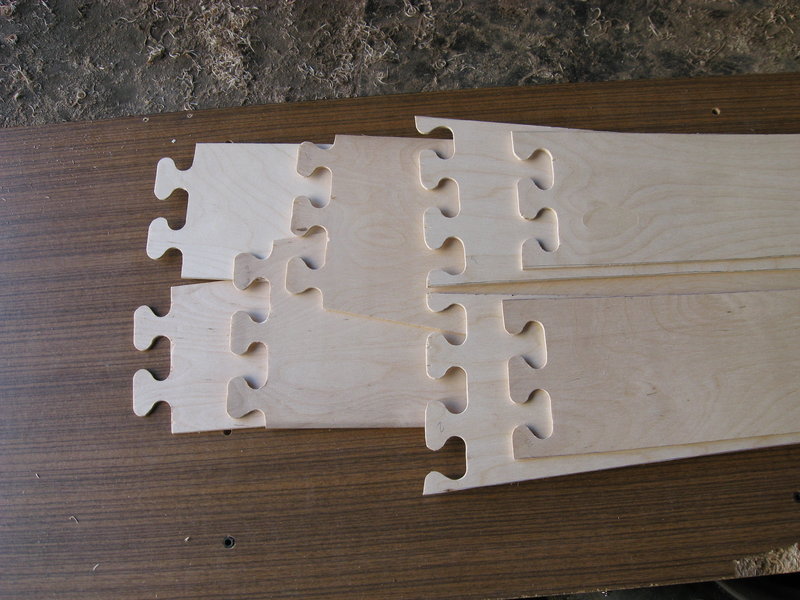

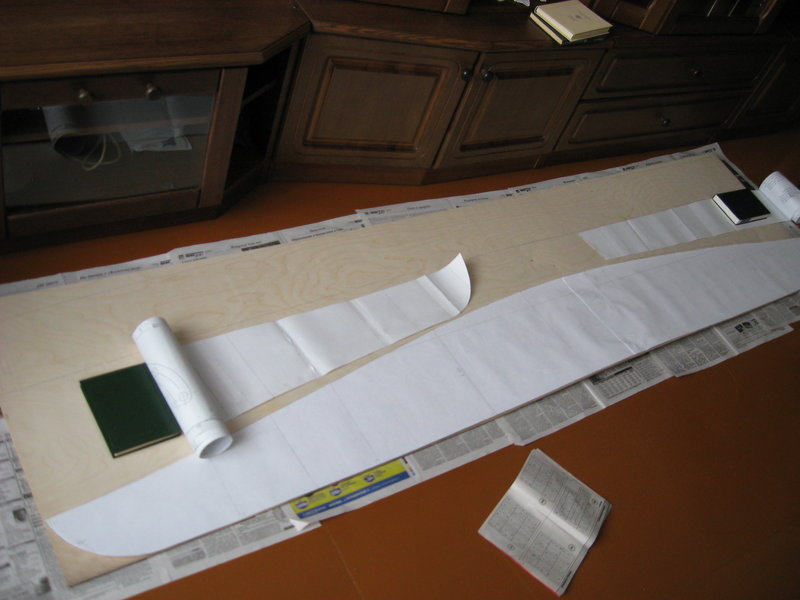

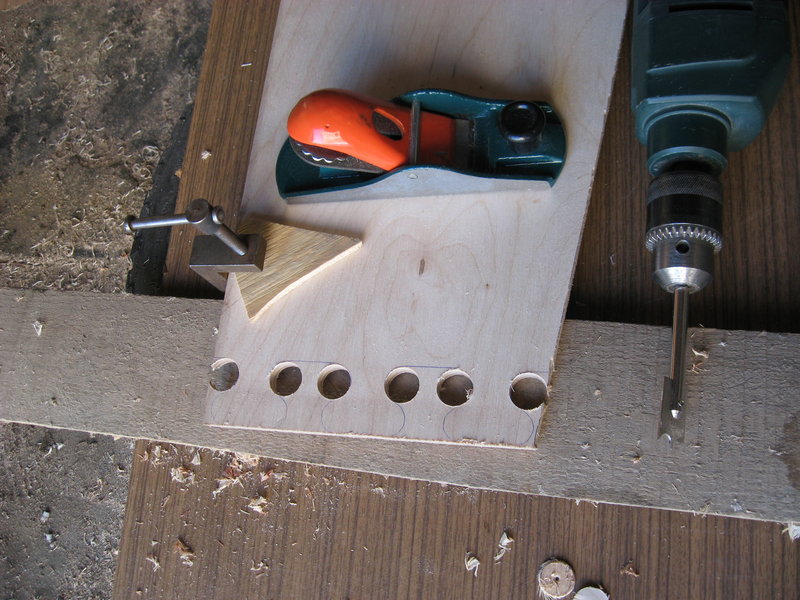

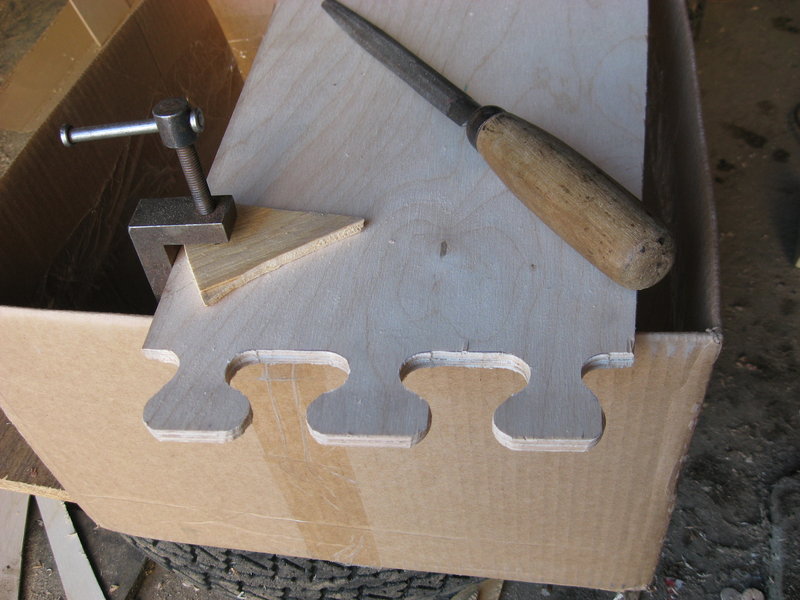

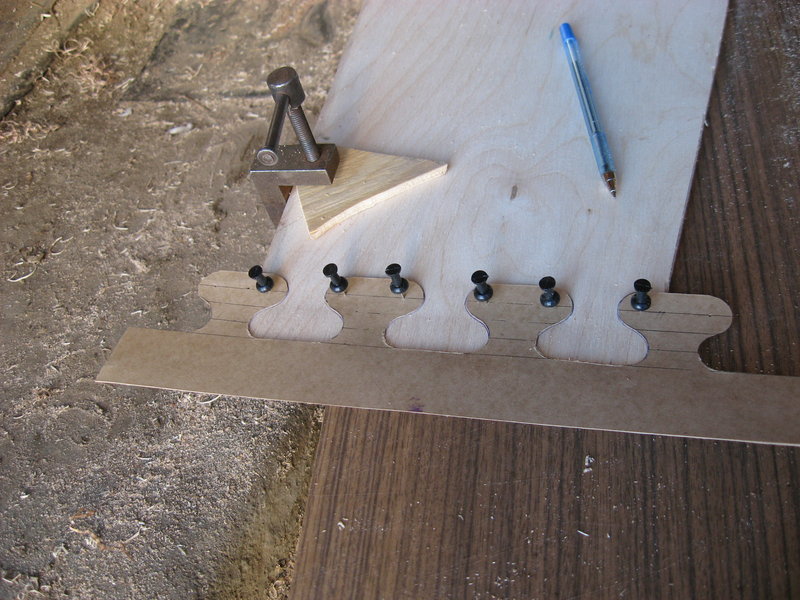

Стыковку фанеры решил сделать в замок, мне кажется он лучше фиксирует от взаимного углового поворота частей, а запаса у меня нет. Шаблон замка выполнен из плотного картона. Наносим шаблон, накалываем центра, обводим контур, сверлим отверстия Д20, далее ручной лобзик, напильник, наждачка. Накладываем листы фанеры друг на друга по выкройке, обводим контур, между листами вставляем шаблон, далее аналогично.

Сверлить надо плотно прижимая фанеру к подкладке во избежание скалывания шпона на выходе. Соединяем листы подпиловкой. Накладываем выкройку листа и уточняем контур, обрезаем. Листы готовы под склейку эпоксидкой, в ней ничего хитрого нет.

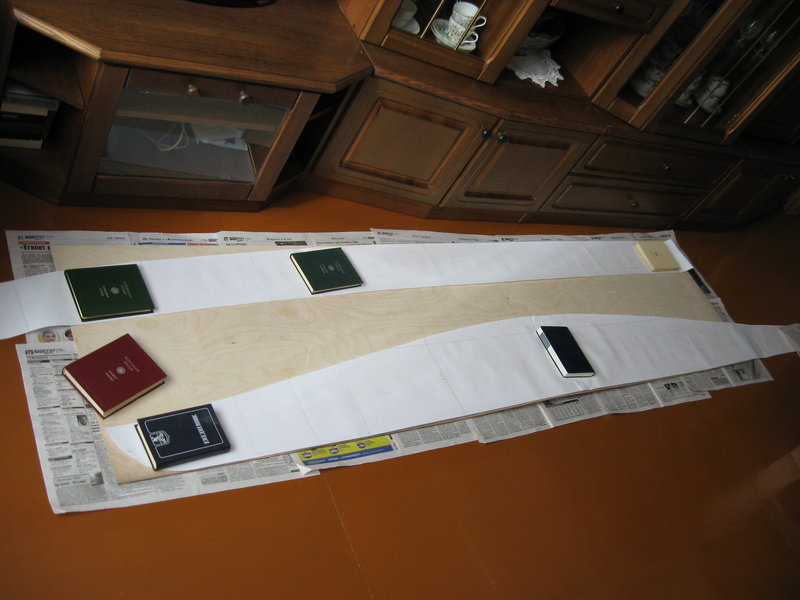

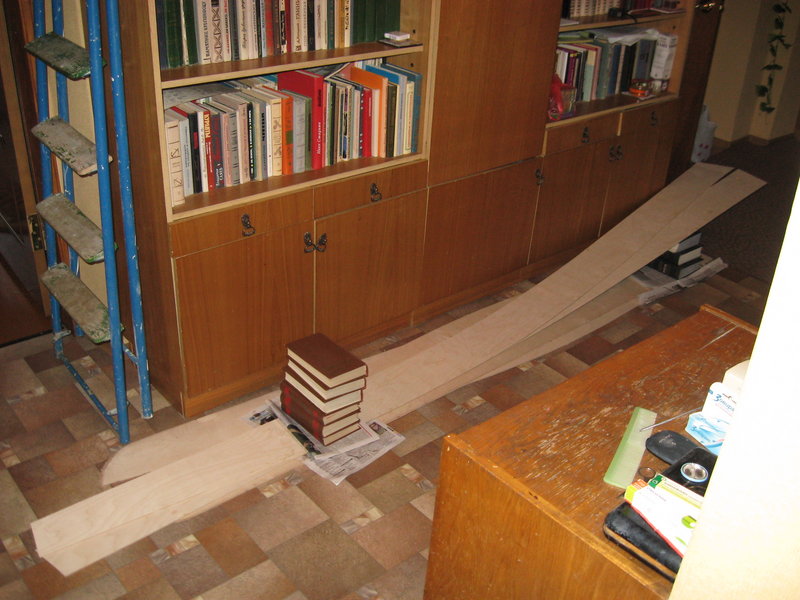

О пользе домашней библиотеки: всегда есть, чем прижать. Заготовки принесены в тепло под склейку. Эпоксидный клей ЭДП с древесной мукой. Встает мучительно долго.

На эти подготовительные операции ушло два выходных, часа по четыре. Продолжение в следующие выходные.

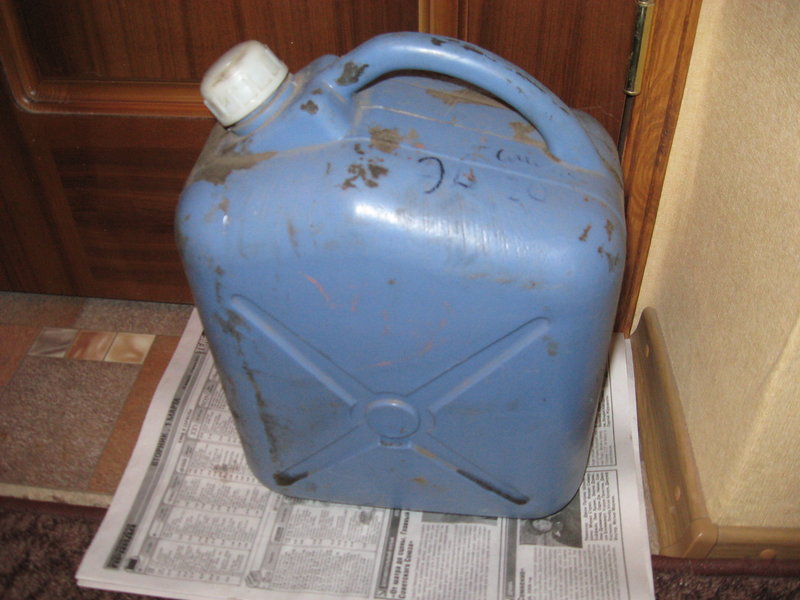

Несколько слов о крысах, да о самых обычных. Приятель старой советской школы мне говорит, что он с ними борется в гараже эпоксидной смолой, мол они запаха не выносят. Я в шоке, ты что льешь смолу, у тебя что ли бочка? Ну нет, только канистра и вот она мною конфискована, не полная, но кг 6-7 тянет. Так вот мы и жили, что на производстве, то и дома.

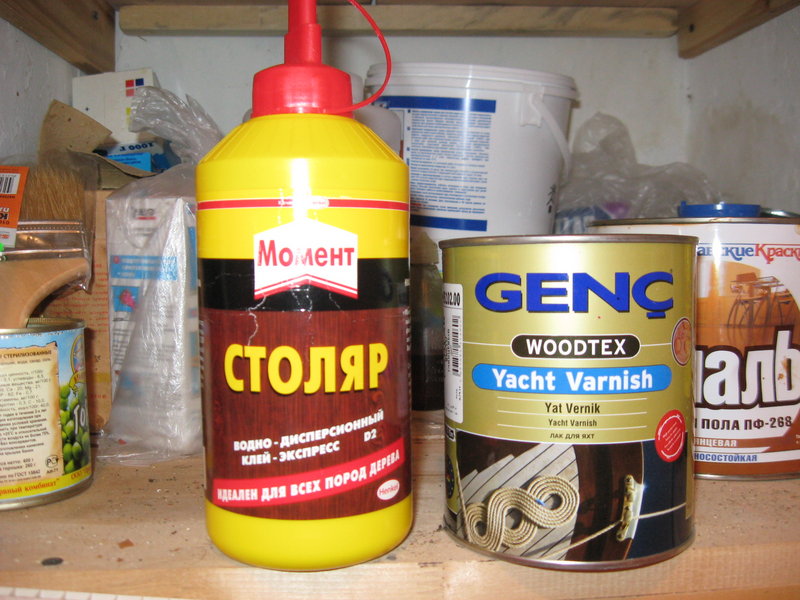

Немного о клее. Этот куплен с подачи Олега Александровича. Я сделал пробное склеивание, сутки размачивал, результатом удовлетворен, хотя он по водостойкости 2Д, а не 4, как хотелось бы. Лак яхтный глянцевый полиуретановый ждет своей очереди.

Во время склейки возник первый косяк – клей ЭДП не встал при замесе 10:1, переклеил 5:1, вроде нормально. Вообщем, клей и смола вещи разные.

Читайте также:  Энергия электрического поля между обкладками конденсатора

Ну и подошла суббота, пора продолжать. Заготовки опять в гараж, подровнял и засверливать.

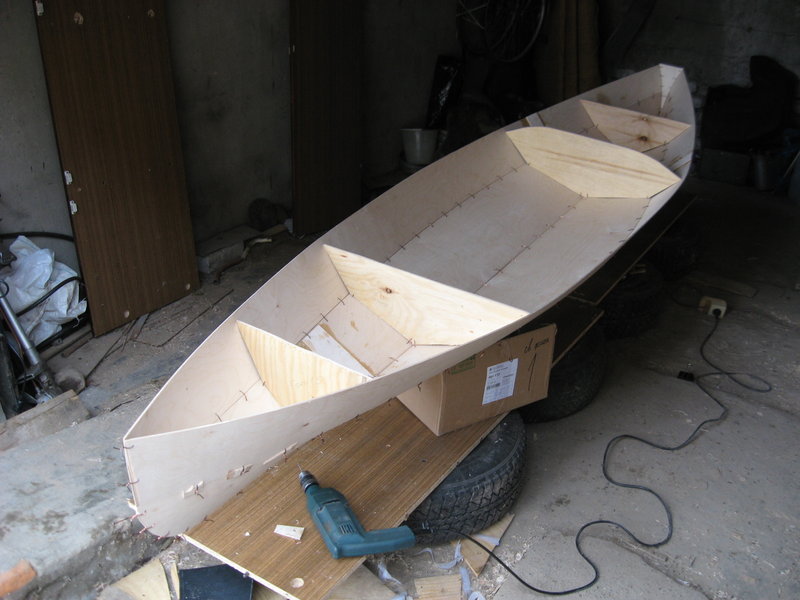

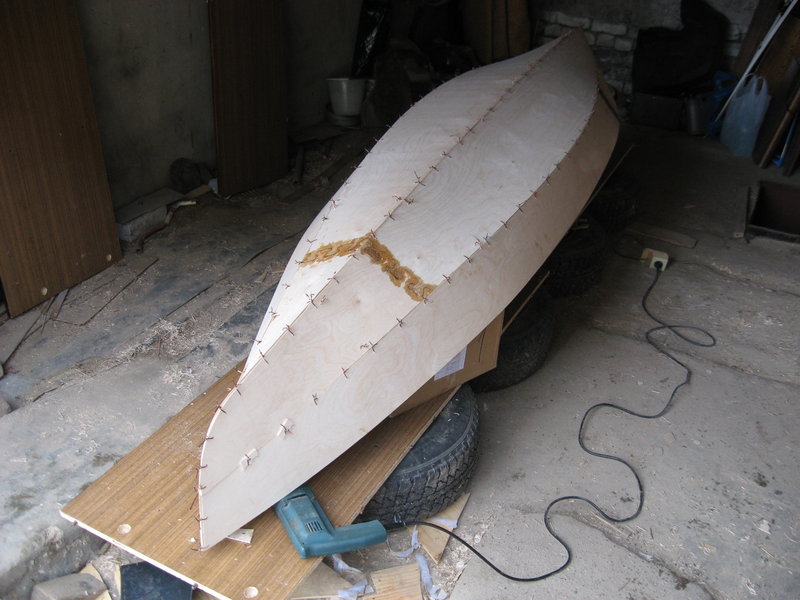

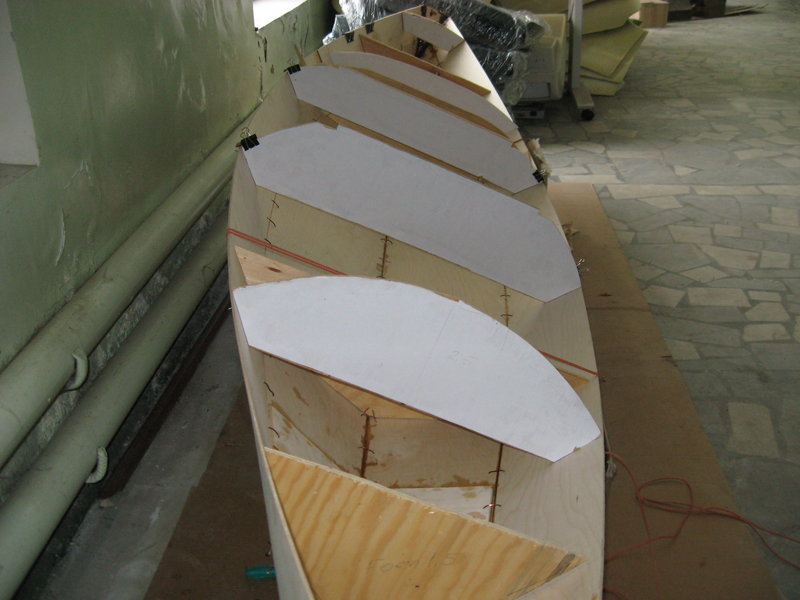

Сборка заняла почти весь день. Состыковалось на мой взгляд вполне прилично.

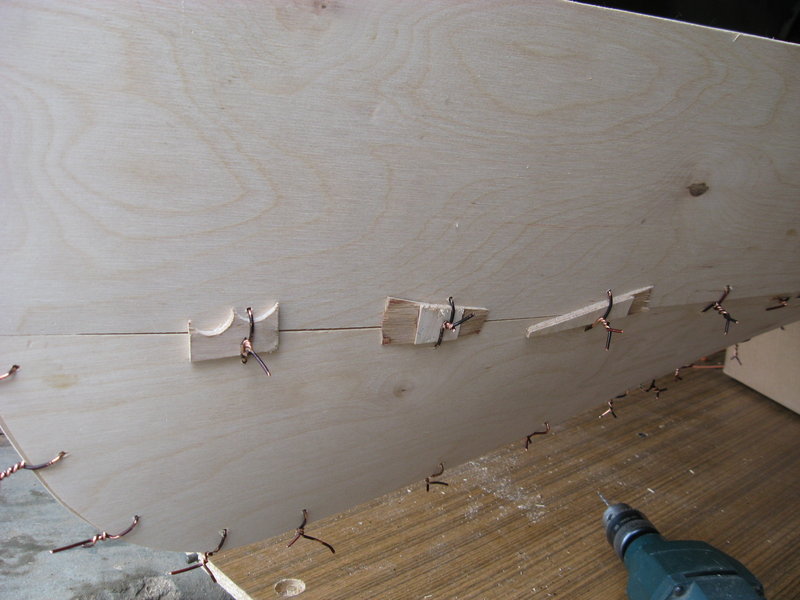

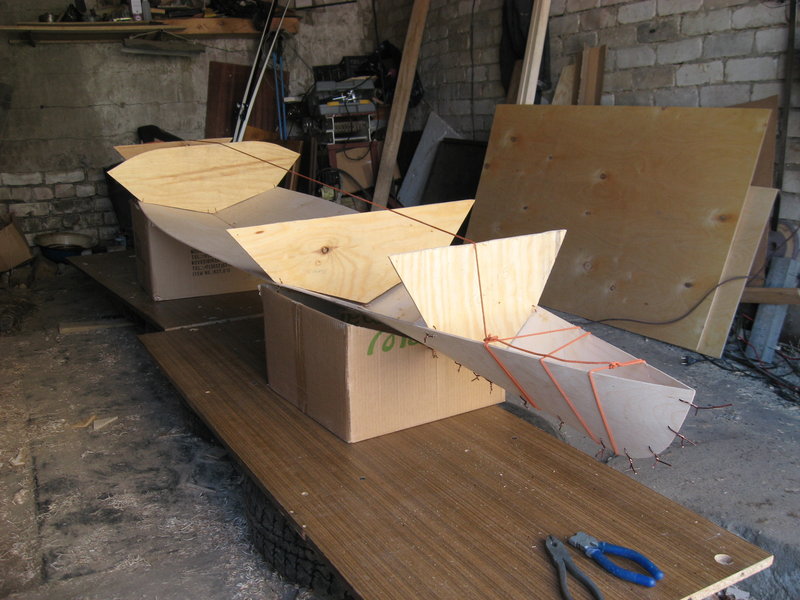

Подкладки под скобки для выравнивания

Готово для продолжения работ по проклейке

Первая поездка в теплые края

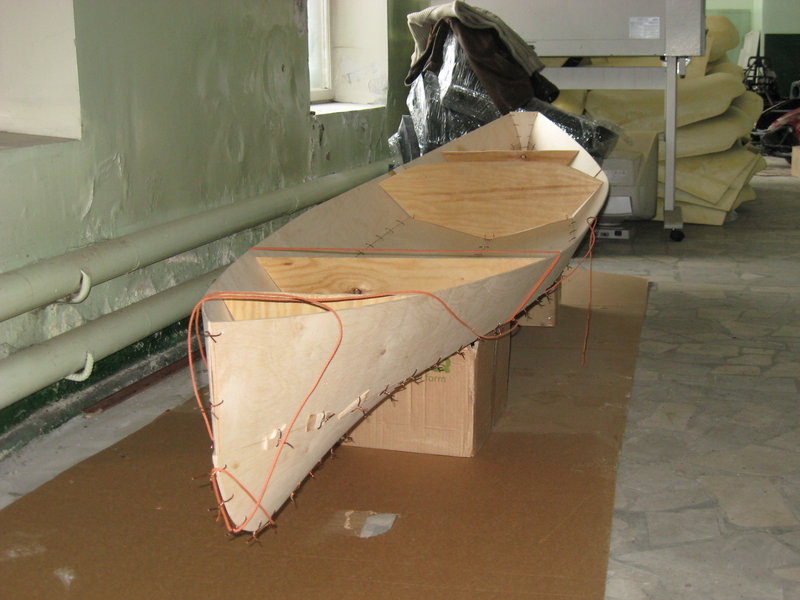

Вот она. Батарея центрального отопления. Здесь будет проходить основная часть работы.

Проклейка пойдет медленно и нудно, но это у меня на службе, можно и по вечерам заниматься.

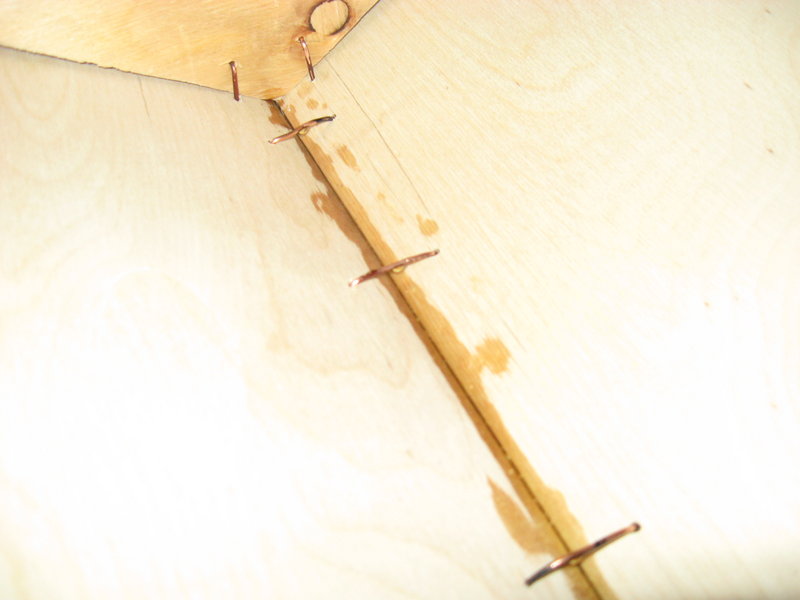

Проклеил все стыки, чтобы перед промазкой "мучной" эпоксидкой снять проволоку.

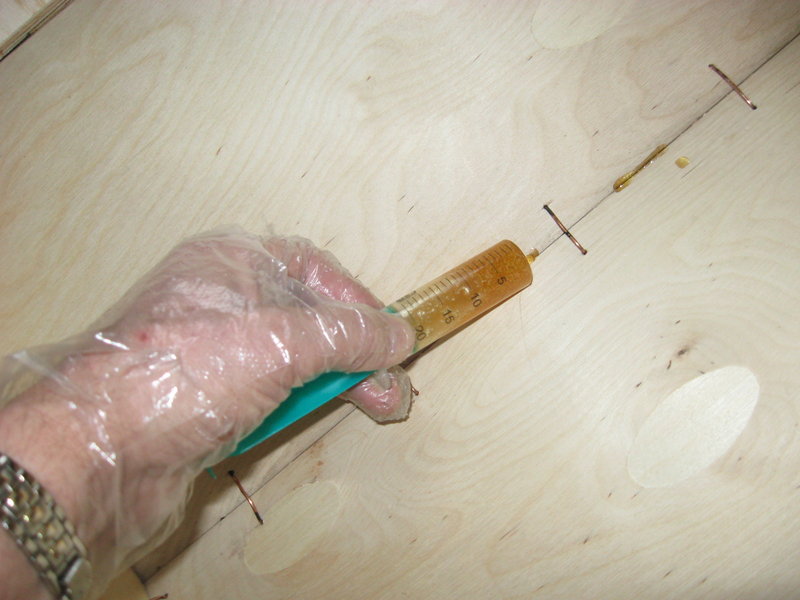

Делал поочередно, наклоняя на сторону,чтобы жидкая смола из стыка не вытекала.

В принципе все подготовлено под основную проклейку.

Начало проклейки стыков стеклолентой.

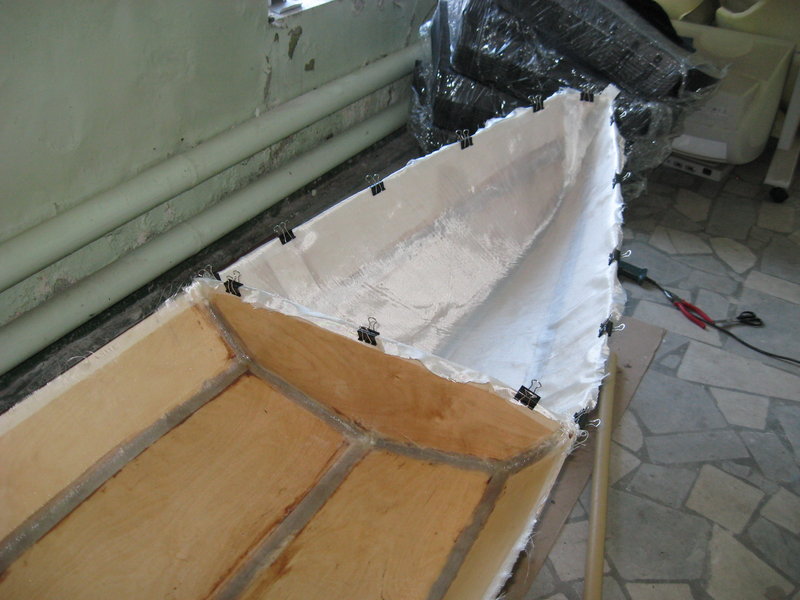

Оклейка изнутри: начали. Канцелярия очень удобна.

Автор в раздумьях. Операция-то хирургическая.

Середина процесса. Пропитка идет с нагревом феном.

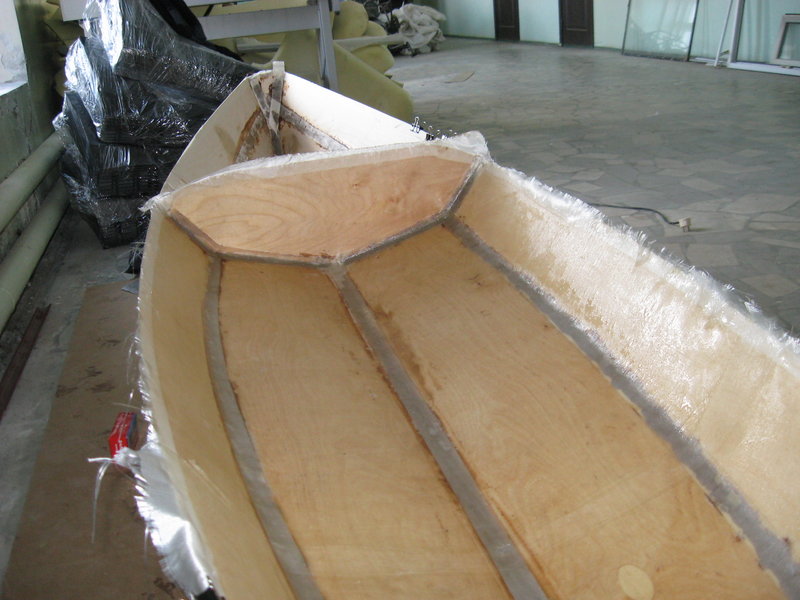

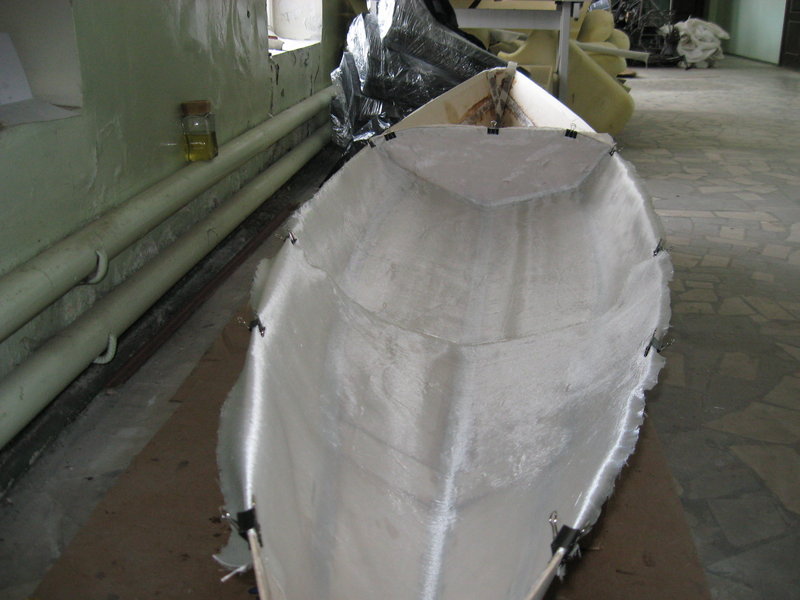

Финиш на сегодня. Вся изнанка оклеена. По бортам проложена малярная лента. По ней стеклоткань будет обрезана и останется чистая фанера под приклейку палубы.

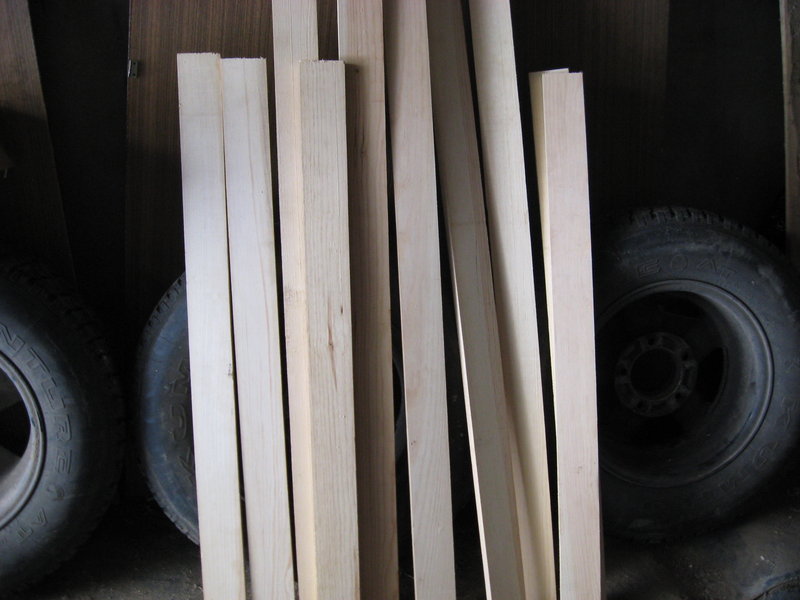

Сегодня четвертый выходной. Занялся материально-технологической подготовкой к палубе. Сын на днях привез рейки с дачи. Чтобы привезти, пришлось их распилить.

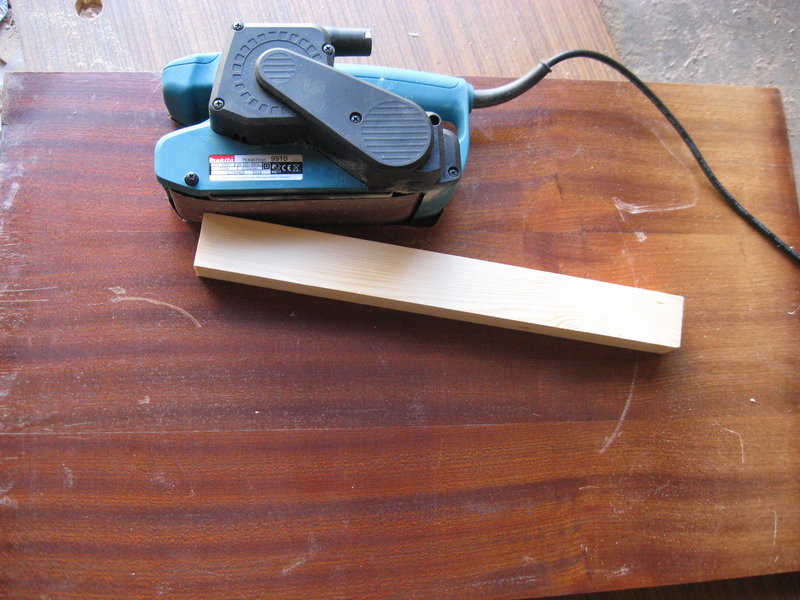

Сделал приспособку для заусовки реек. Два куска ДСП от старой мебели, в одном пропил под шлифмашинку, скрепил саморезами. Брусок под любым углом. Снимая упор, удобно шлифовать торцы на столе. Попробовал, порядок. Можно даже машинку не крепить, просто левой рукой поддерживать.

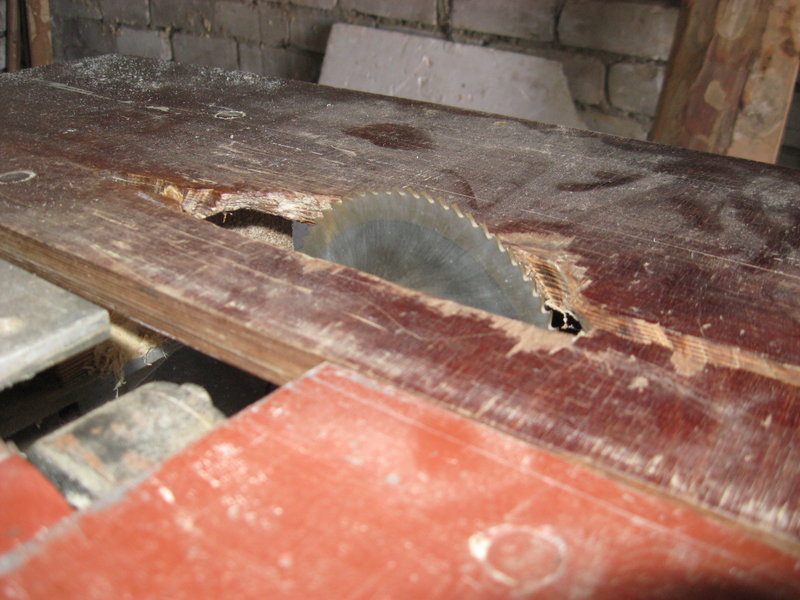

На станок сначала поставил фрезу по металлу, чтобы почище был распил. Не понравилось, большое усилие и подгорает, пошел купил диск 140х2,2. Распилил почти все рейки. Сосна и красное дерево.

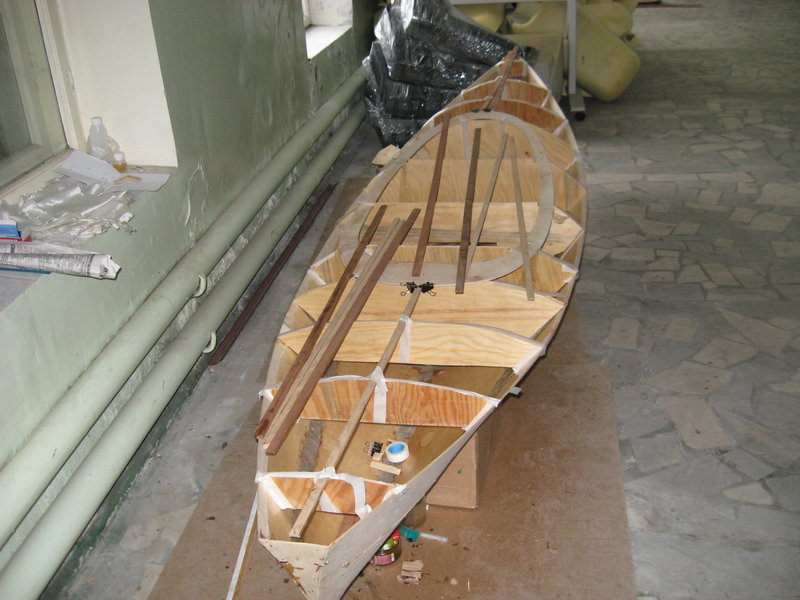

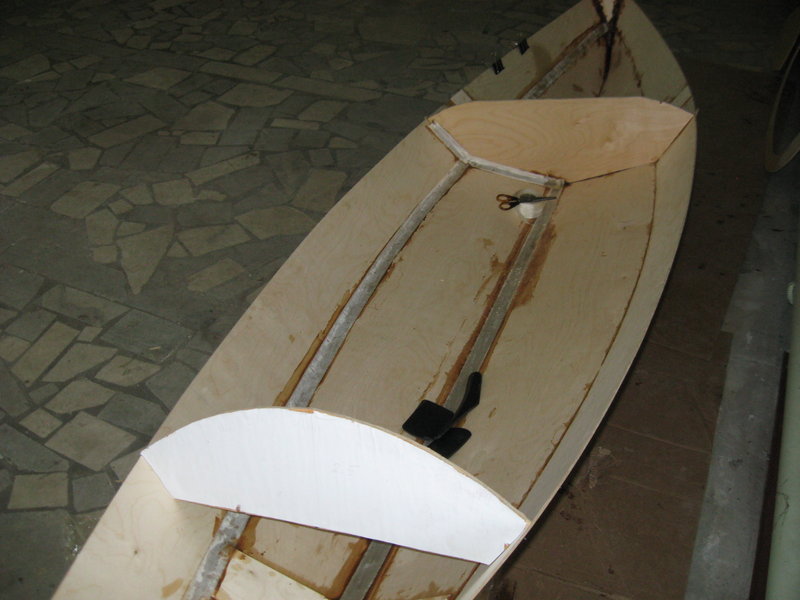

На неделе буду устанавливать лекала для палубы.

В принципе уже могу отчитатся по бюджету.

Фанера "хорошая" – 800 р, фанера 6 мм простая -320 р, клей Столяр и лак – 240 р, стеклоткань 10 м – 250 р. Итого – 1610 руб.

Из запасов своих и друзей: смола эпоксидная – 4 кг, рейка сосна и махагони, 3 м стеклоткани.

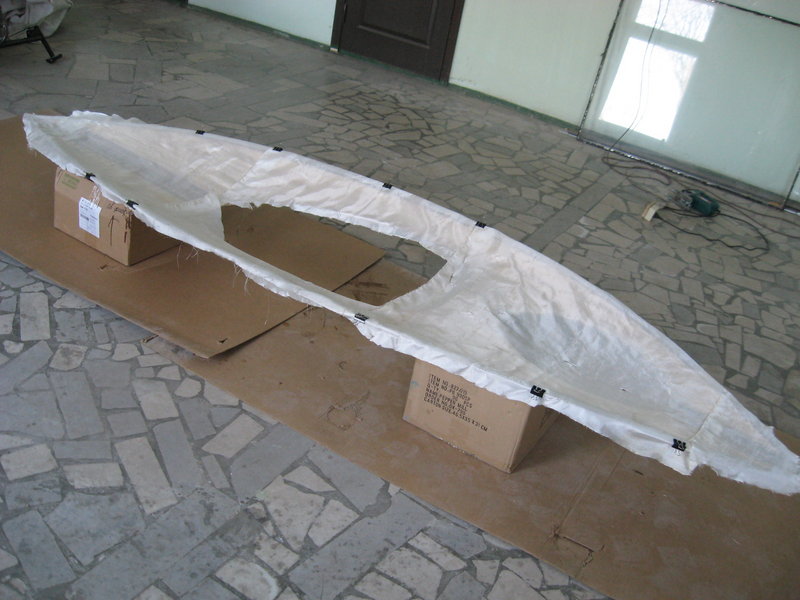

Палуба изнутри оклеена, люк вырезан.

Закончились третьи выходные, сроки жмут, с 23 апреля отпуск.

Здесь стягивание палубы с корпусом перед проклейкой.

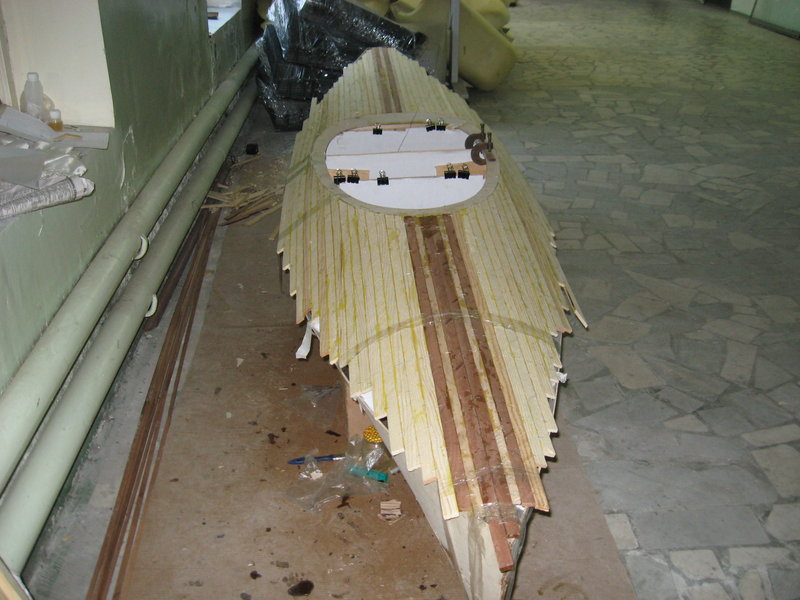

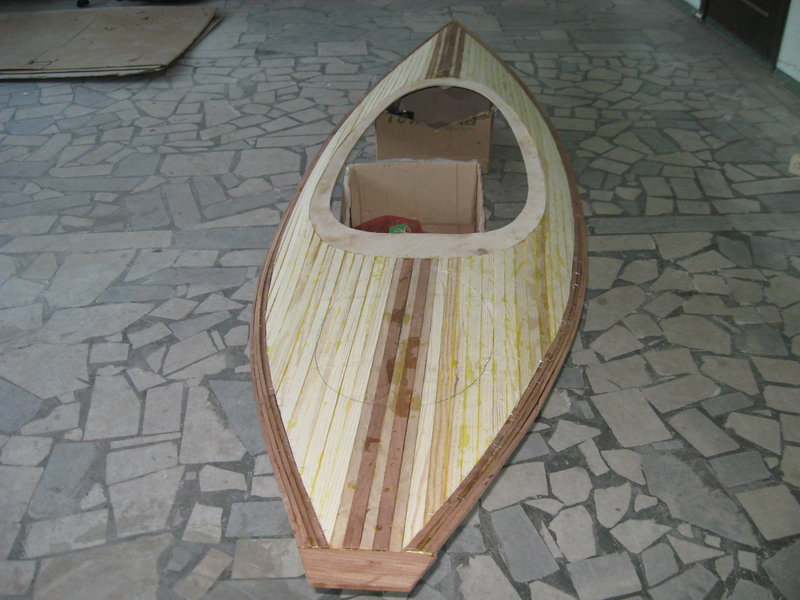

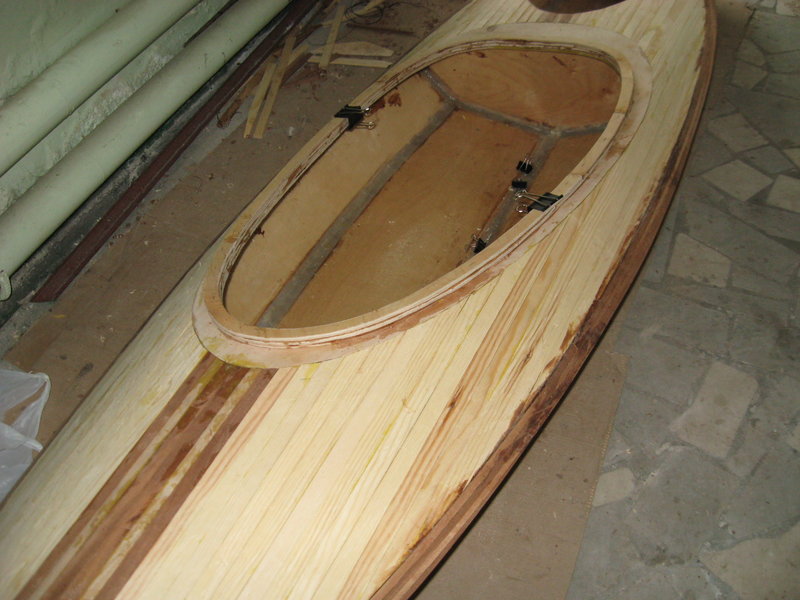

Хотел обхитрить себя и прошкурить палубу, но забил клеем всю ленту. Построгал немного рубанком, ну и скребком. Начал выклеивать комингс.

Пусть смола еще подвстанет, ну и шкурить.

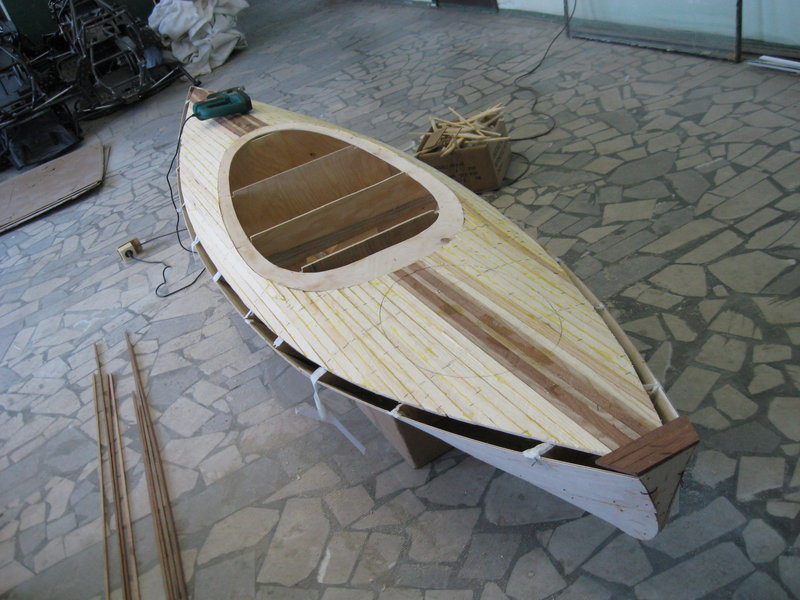

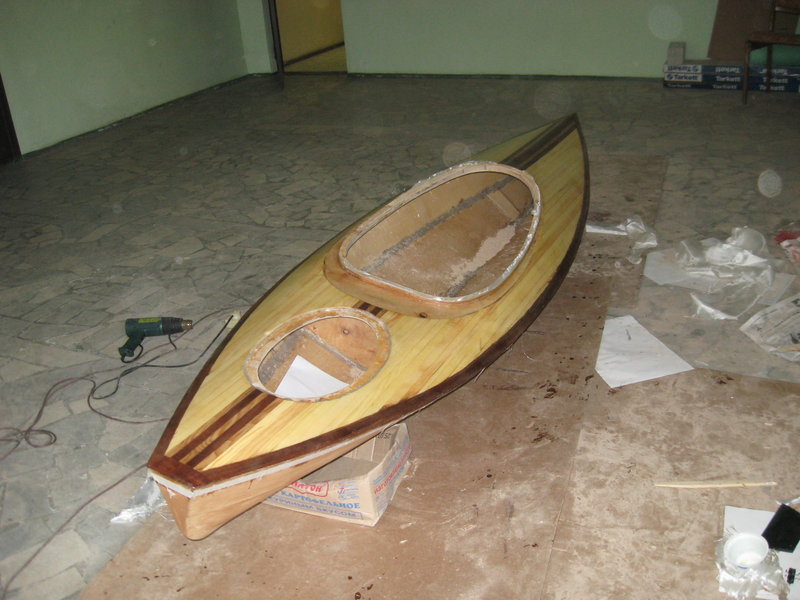

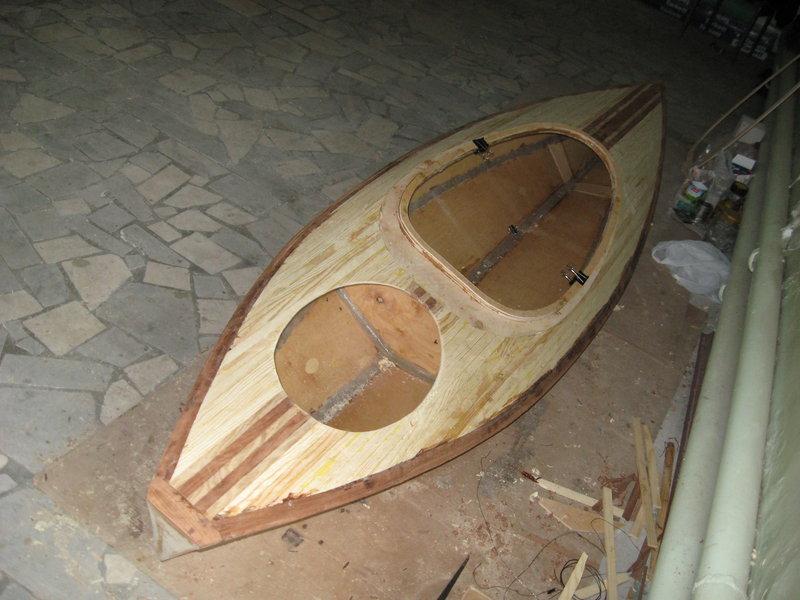

А сейчас вот так. Косячки, конечно, есть. Все-таки работа не в мастерской, то одного не захватил, то поспешил, но, вобщем, терпимо. Думаю о пропитке, что-то типа под орех.

Отвечу на вопросы.

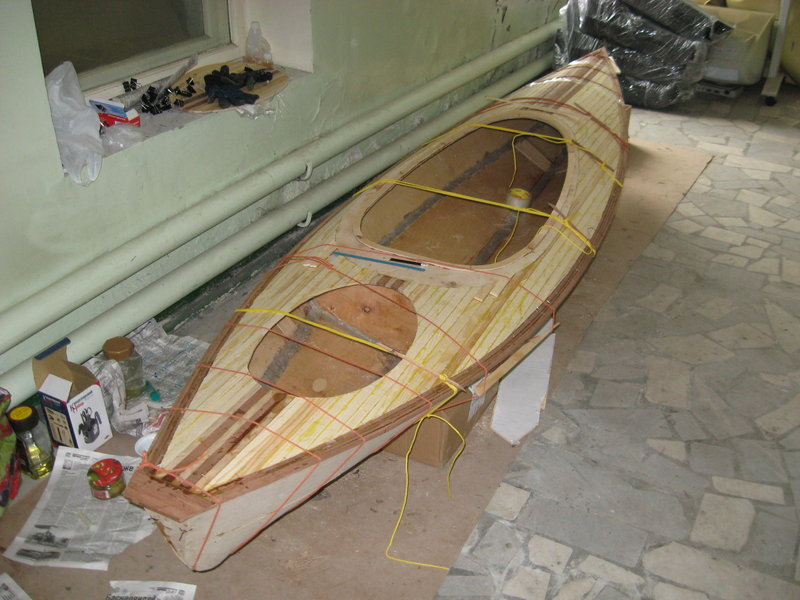

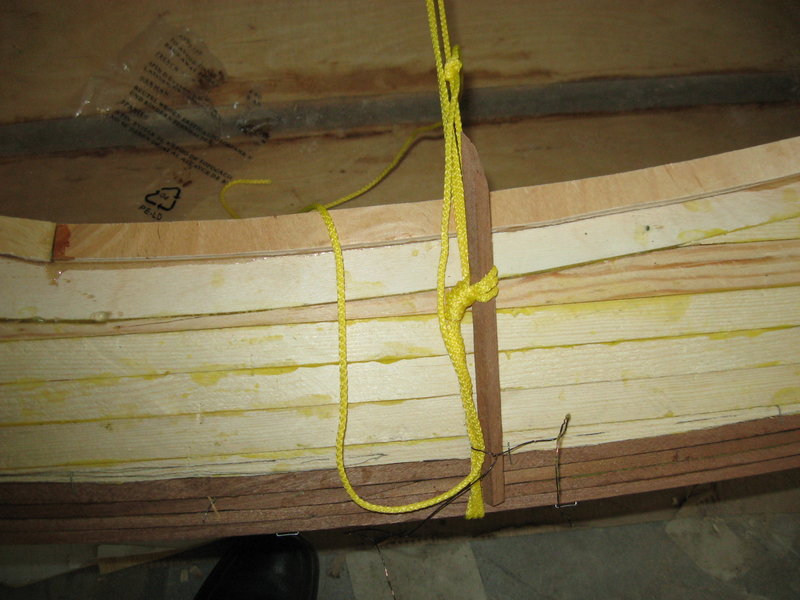

Вот так палуба притянута к корпусу. Как коньки к валенкам прикручивали.

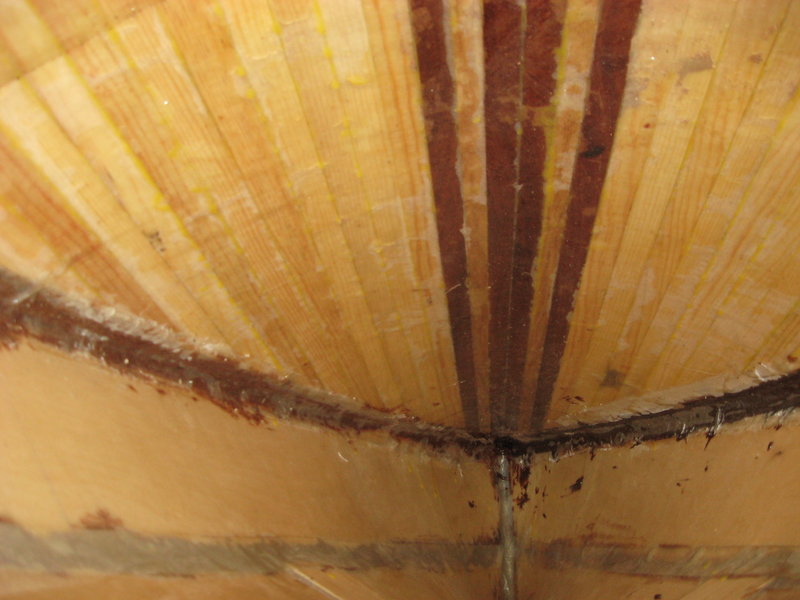

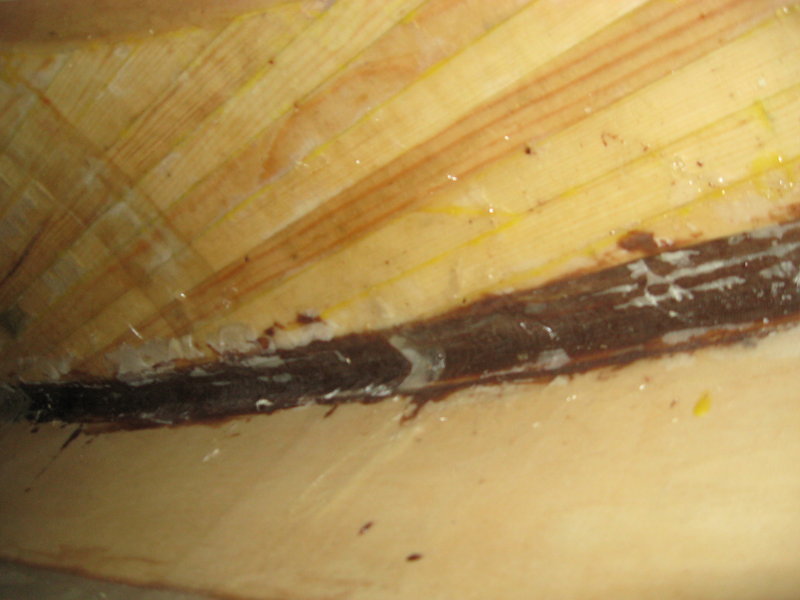

Проклейка изнутри. Темный цвет, потому что древесная мука из красного дерева. Вид в нос. Кисть и шпатель приворачивал к метровой палке и шурудил.

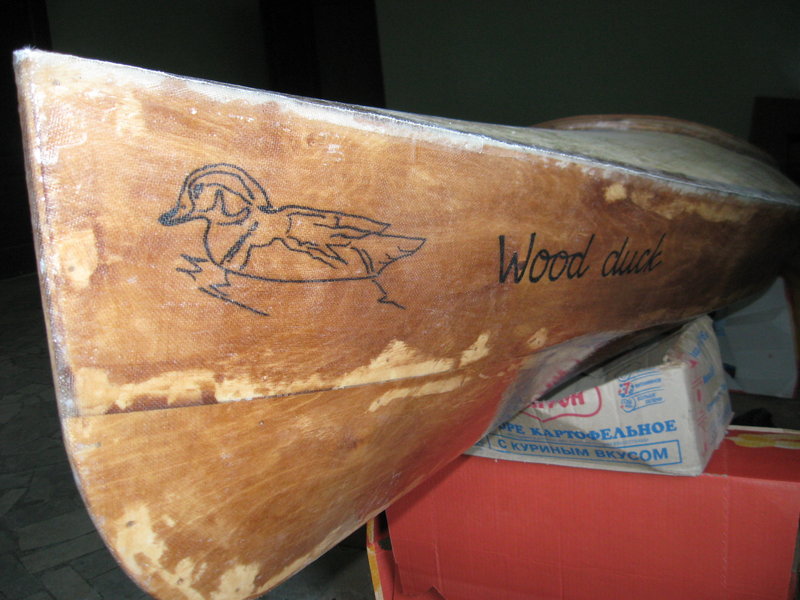

Шкурить надоело, стал уже удалять нужное, все таки слои в фанере тонкие. Преимущество рейки в отделке. Остановился и оклеил палубу. Корпус проморил, получилось, как ожидалось, песчаный камуфляж. Вообще-то морилка под дуб, водная.

Читайте также:  Горячая вода идет с перебоями

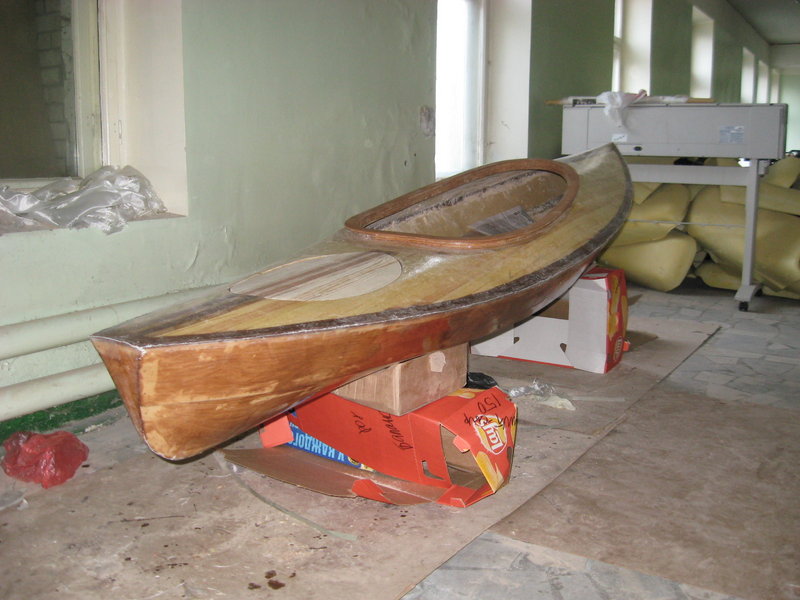

Утенок на месте.

Здесь на фото еще не оклеен комингс и лючок, но все уже сделано.

Осталась лакировка, как защита от ультрафиолета. Частично успею до отъезда.

На этом отчет заканчиваю и остаюсь на связи в сети до конца апреля. Предстоит изготовление сидушки, спинки и уплотнение лючка. Потом проба, распитие шампанского и другие увеселения. Это в другом повествовании.

Сегодня купил модем и маленькую симку, может возьмет на даче. По их карте прием неуверенный. Если получится буду на связи.

Байдарка из фанеры своими руками, чертежи, устройство и порядок сборки.

Хождение на байдарке по реке – пожалуй, самый увлекательный вид туризма. Конструкция плавательного средства понятна и проста в изготовлении, при желании, ее можно сделать самому в обычном гараже. Главное наличие чертежей и примитивное оборудование по деревообработке.

В состав каркаса изделия входят:

  1. Килевая балка, брус 40х60.
  2. Форштевень, фанера s = 12.

Кница, фанера s = 12.

Шпангоут, фанера s = 8.

  • Привальный брус, 30х30.
  • Стингер, брус 15х30.
  • Фальшборт, влагостойкая фанера s = 12.
  • Мидельвейс, брус 20х30.
  • Карленгс, брус 15х30.
  • Каркас обшивается влагостойкой фанерой толщиной 4 (мм). Крепится палубный настил. Пространство под настилом запенивается полистиролом. Устанавливается фальшборт. Изнутри и снаружи корпус оклеивается тремя слоями стеклоткани на эпоксидной смоле. Тщательно полируется поверхность и наносится лакокрасочное покрытие.

    Постройка каяка своими руками

    За основу проекта был взят готовый набор деталей для постройки каяка из фанеры методом "сшей и склей", по английски – "stitch & glue".

    Такой выбор обусловлен тем, что значительно ускоряется процесс сборки корпуса, уменьшается количество мусора и пыли(что немаловажно), а тот факт что детали изготовляются на станках с ЧПУ обеспечивает их высокую точность.

    Для постройки каяка в первую очередь понадобится место и минимальный набор инструментов, обычно только брусок с наждачной бумагой или шлифмашинка, ножницы, пасатижи, бокорезы, кисточки.

    Раскладываем детали набора согласно имеющихся чертежей.

    Планки корпуса каяка больше по длине имеющихся листов фанеры, поэтому стыкуем их из нескольких заготовок соединением, типа "пазл". Склеиваем их эпоксидкой, а лучше секундным цианоакрилатным клеем с активатором – это ускоряет процесс.

    Если используется эпоксидная смола ЭД20 с отвердителем ПЭПА необходимая температура в помещении должна поддерживаться на уровне 22-25 градусов. При меньшей температуре смола не наберёт полной прочности, при большей – будет слишком быстро полимеризоваться, что затрудняет работу. После склеивания всех планок начинаем сшивать их с помощью проволоки, при этом скрутки затягиваем не конца. Приятным моментом является наличие всех отверстий в деталях под скрутки. Самый подходящий вариант для скруток это стальная вязальная проволока, ну или то что есть под рукой(медный провод). Вариант использования пластиковых стяжек не рассматриваем т.к. диаметр отверстий для них нужен значительно больше. Начинаем с днища, потом борта, притягиваем планки к кильблокам.

    Когда корпус примет нужную форму подтягиваем все скрутки чтобы не было щелей между деталями. Затем меж стяжек проклеиваем стыки смесью эпоксидки с аэросилом. Если используется цианоакрилатный клей — проклеиваем швы точками этого клея. Цианоакрилатный клей очень упрощает и ускоряет работу. Брать нужно клей-гель с активатором.

    Читайте также:  Как экономить тепловую энергию

    После высыхания клея снимаем все стяжки и наносим окончательную галтель из эпоксидки и аэросила. В качестве материала для галтели используем эп.смолу с добавлением 50% АЭРОСИЛА (чтобы смола не текла), вместо аэросила подойдёт древесная пыль от вибрационной шлифмашинки. Для формирования галтели удобно использовать шпатель из пластиковой карточки обрезанной по форме будущей галтели.

    Следующий этап — оклейка корпуса изнутри стеклотканью. Перед оклейкой прошкуриваем всю поверхность, чтобы поверхность под оклейку была гладкой. Пылесосим, протираем чистой тряпкой, чтобы не осталось следов пыли. Раскладываем стеклоткань, убираем все складки, обрезаем излишки. ВАЖНО, стеклоткань выбираем либо с прямым замасливателем(отличная отгезия с эпоксидной смолой, но дорогая), либо на парафиновом замасливателе(в этом случае необходимо предварительно выпарить парафин, цена на порядок ниже).

    Разводим эпоксидную смолу небольшими порциями грамм по 150-200 т. к. время жизни самой распространённой смолы ЭД-20 с отвердителем ПЭПА 10-20 минут(зависит от температуры воздуха). Разливаем смолу на поверхность и начинаем разгонять шпактелем. Разгонять нужно до такой степени что-бы смолы было ровно столько, чтобы она пропитала ткань. Пропитавшаяся стеклоткань становится прозрачной и не скрывает структуру дерева. После того как стеклоткань пропитана, а излишки смолы удалены, в течении часа-двух следим чтобы под тканью не образовывались пузырьки воздуха, удалить их можно просто прижимая это место пальцем.

    Вклеиваем на галтелях шпангоут. Швы проклеиваем полосами стеклоткани. Не защищёную поверхность фанеры прокрашиваем эпоксидной смолой.

    Нарезаем полосы из той же стеклоткани какой оклеивали корпус. Если стеклоткань имеет полотняное плетение то полосы лучше нарезать под углом 45 градусов, так не будут мохриться края. Ширина полос 8-10 см.

    На следующем шаге переворачиваем лодку и зашлифовываем все острые края. Если есть щели или другие дефекты – шпаклюем их смесью эпоксидки и аэросила.

    Далее раскладываем стеклоткань, убираем все складки, обрезаем излишки и проклеиваем эпоксидной смолой.

    Обрезаем лишние края стеклоткани.

    Начинаем заниматься палубой. Собираем детали палубы на скрутках.

    Проклеиваем швы и убираем проволочные скрутки.

    Накладываем галтели. В общем повторяем все те же операции, что и для корпуса.

    Соединяем корпус с палубой с помощью проволочных скруток.

    Проклеиваем шов и удаляем скрутки.

    Накладываем на шов галтель из эпоксидной смолы и аэросила.

    Проклеиваем лентами стеклоткани. Зашкуриваем края полос стеклоткани.

    Следующий шаг — обустройство кокпита и лючка багажного отделения.

    После всех шагов наш корпус готов.

    Осталось пристроить сиденье, прикрепить ручки и можно пускаться в плавание.
