Вводной распределительный щит 380в

Содержание:

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Характеристики и специфика трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Конструкция и элементы электрощита

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

  • Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
  • Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
  • Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
  • УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
  • Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
  • Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
  • Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Выбор схемы сборки трехфазного электрического щита

Сборка щита на 380 для дома производится по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое заводится освещение. Приобретение элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительного бокса предусматривает организацию линии заземления. Частный дом заземляется по схемам:

  • TN-C-S. Рекомендована ПУЭ, но подходит только для новых магистралей с регулярным обслуживанием.
  • TT. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживает пользователь.

Использование кросс-модуля для трехфазного щита

Для простоты сборки щита на 380 В и возможности переподключения автоматов к другим фазам применяется кросс-модуль. Его ставят после счетчика. Особенность прибора – наличие трех выходов под три фазы и нескольких выходов с аналогичными фазами.

Через кросс-модуль производится разделение нагрузки на дифавтоматы. Подсоединение делается так:

  1. Оконечный кабель вставляется в гнездо.
  2. Жила фиксируется при помощи прижимного винта.
  3. Для переподключения фаз винт выкручивается, провод извлекается и подключается на свободный вывод нужной фазы.

Менять местами провода нужно только при перегрузке одной из фаз.

Сборка распредщитка 380 В только на дифференциальных автоматах

Дифавтомат – прибор для отдельной линии, который работает в качестве обычного автомата и устройства защиты от токовой утечки. На каждую группу потребителей можно поставить отдельный прибор, распределив нагрузку без фазного перекоса.

Преимущества схемы сборки трехфазного щита на дифавтоматах для загородного или частного дома:

  • защита каждой линии от утечек, перегрузок, замыканий с помощью одного прибора;
  • быстрый поиск проблемного участка при поломках;
  • отсутствие нулевых шин;
  • подбор числа дифавтоматов по количеству отводных линий;
  • самостоятельный выбор принципа группировки элементов в боксе;
  • легкость распределения фазной нагрузки.

Минусы подключения – понадобится габаритный распределительный щит, более 72 модулей, что очень дорого.

Модели с индикацией причины срабатывания определяют, почему выключился дифференциальный автомат.

Схема с двумя УЗО

Сбор щитка по схеме подключения с двумя УЗО на 380 Вольт подразумевает установку мощных устройств на входе. Возле каждой группы потребителей располагаются шины нейтрали и заземления. Нулевые подаются через отдельную монтажную шину:

  • элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
  • с шины через 1 удаляются зубцы;
  • нейтральный провод подключается от шины;
  • зубчики вставляются в пазы и затягиваются прижимными винтами.

После УЗО ставится кросс-модуль, куда заводится фаза. Защитные автоматы для линий подкидываются на выход.

К преимуществам схемы относятся:

  • доступная стоимость расходников;
  • небольшие габариты бокса;
  • простота переключения одного-двух потребителей из группы.

Минусов сборки гораздо больше:

  • большие затраты на трехфазные модели УЗО;
  • сложности с переподключением групповых потребителей;
  • длительный поиск причины неполадки;
  • отключение 50% потребителей от сети в момент срабатывания одного автомата;
  • проблема с выравниванием нагрузки и отдельным размещением «мокрых» и «сухих» зон.

Схема подойдет, если у вас дачный деревянный дом, который используется периодически, а не круглогодично.

Чтобы не перепутать шины, подпишите их или наклейте этикетки.

По одному УЗО на каждую фазу

Собирать схему можно из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подкидывается на выходы устройств защитного отключения. Шин нейтрали и заземления будет три – по количеству УЗО.

К преимуществам подключения относятся:

  • логичное распределение групп потребителей;
  • выключение 20-25 % потребителей при активации одного УЗО.

Минусами являются проблематичность выделения «мокрых» комнат в отдельную группу без перекоса фаз, затраты времени на поиск поломок. Для устранения минусов можно собрать каждую группу на отдельной дин-рейке, установить УЗО, а затем разместить автоматы последовательно.

Установите на опасные линии индивидуальные УЗО.

УЗО на вводе и однополюсный автомат

Простейшая и популярная сборка трехфазного щита, которая не дает в будущем изменять порядок расположения элементов. Нагрузка на фазы распределяется только один раз. Схема отличается бюджетной стоимостью и реализуется в щитке небольших габаритов на 54-72 модуля.

На вводе выполняется монтаж УЗО, а для распределения нагрузки применяются однополюсные модели. ПУЭ ограничивает пользователя в количестве линий подключения. Основанием является п. 7.1.83, где сказано, что ток утечки в сумме не должен быть больше 1/3 номинала. Под токовой утечкой сети ПУЭ подразумевают 10мкА на 1 м провода.

Схема выгодная в плане стоимости элементов, небольшого размера короба, в котором находится примерно 32 модуля. К ее минусам относятся проблемы с группировкой, отсутствие возможности изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебрать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с выгоранием нуля и перегрузка автоматов.

Читайте также:  Герань плющелистная особенности ухода

Часто происходит срабатывание УЗО в ложном режиме.

Больше трех групповых УЗО

Электроэнергия в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, отдельной групповой разводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых позволит организовать отдельную запитку «мокрых» и «сухих» зон. Количество групп на фазе определяется количеством потребителей, особенностями разбивки нагрузки и размером распределительного щитка.

Перед работами нужно подсчитать затраты на каждый узел с учетом стоимости дин-рейки, шины, кабеля. Выполнение вводного щита с более, чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

  • чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
  • указать, на какую фазу выведен проводник. К примеру, на первую фазу подведено три УЗО. На первом указывается L1-1, на втором – L1-2, на третьем – L1-3.

Несмотря на сложность схемы, система получается персонализированной. Если сработал один УЗО, обнаружить повреждение можно на конкретной линии. В момент активации устройства выключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

  • Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
  • Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
  • Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
  • Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
  • Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

При подборе материалов учитываются такие нюансы:

  • Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
  • Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
  • Все точки проводки, в том числе розеточно-осветительные, заземляются.
  • Разрешено применять трех-, четырехжильный провод.
  • Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
  • Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
  • Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
  • Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке электрощитка

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Вводно-распределительное устройство устанавливается на столб, от которого подается электроэнергия. От ЛЭП протягивается кабель через щит к дому, а только потом выполняется разводка электрических групп. Законодательство предусматривает разделение щитка на аппараты ввода и распределения электропитания.

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

  • плоскогубцы;
  • плоская и фигурная отвёртки;
  • обжимные клещи;
  • монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.
Читайте также:  Кольца для карниза с зажимами

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

  1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
  2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
  3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
  4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
  5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

ООО «Инкомос» изготовит шкаф электрический или другое электротехническое оборудование в полном соответствии с технической документацией. В производстве мы применяем комплектующие от ведущих мировых производителей (Rittal, Schneider Electric, Siemens, Moeller). Все оборудование, собираемое компанией «Инкомос», создается как по типовым схемам, так и с учетом индивидуальных пожеланий заказчиков.

Мы готовы дополнить технику оборудованием для передачи данных на диспетчерский пункт, изготовить её в различных вариантах. Подобный гибкий подход позволяет создать шкаф автоматики, оптимально подходящий для выполнения конкретных поставленных задач.

Автоматический ввод резерва (АВР)

Щит АВР является неотъемлемой частью систем, обеспечивающих надежное электроснабжение потребителей 1 и 2 категории. Его устанавливают в цепях управления, освещения, силового энергопотребления. Он востребован на предприятиях связи и транспорта.

Функции щита АВР заключаются в контроле напряжения в цепях основного и резервного источников питания. Он фиксирует предельные колебания значений: если напряжение в основном источнике пропадает, сбивается фазировка или допустимое значение превышает норму, он обеспечивает присоединение к резервному источнику. При нормализации показателей питание вновь переключается на основной источник. Управление оборудованием возможно как в автоматическом режиме, так и командами диспетчера.

Изготавливаются два типа оборудования:

  • Для объектов, к которым подведено одновременно основное и аварийное питание.
  • Для объектов, к которым подведено только аварийное питание (основное осуществляется помимо станции переключения).

Вводно-распределительное устройство (ВРУ)

Вводно-распределительные устройства используются в сетях трехфазного переменного тока 380/220В частотой 50Гц для приема, распределения, учета электроэнергии, защиты линии при перегрузках и коротких замыканиях.

Тип устройств определяет их корпус. Оборудование может изготавливаться в корпусе со съемными боковыми панелями, что, при расположенных рядом устройствах позволяет минимизировать длину соединительных проводов. Они могут быть однопанельными и многопанельными.

Вводно-распределительные устройства могут собираться на оборудовании отечественных или зарубежных производителей в зависимости от пожеланий заказчика. Также при необходимости приборы могут комплектоваться испытательными коробками, автоматическими выключателями, электронными или индукционными счетчиками активной и реактивной электроэнергии и другими опциями.

Главный распределительный щит (ГРЩ)

Главные распределительные щиты ГРЩ монтируются для обеспечения в целом здании или его части распределениях электроэнергии в сетях 380/220В частотой 50Гц, защиты от однофазных и многофазных коротких замыканий. Оборудование устанавливается в многоквартирных домах, общественных, промышленных, сельскохозяйственных объектах, торговых центрах, в том числе в зданиях с повышенными требованиями к электробезопасности.

ГРЩ могут изготавливаться в навесном, напольном, встраиваемом варианте, так как нередко они используются в неблагоприятны условиях, особые требования предъявляются к защите: от IP20 до IP65. Компания «Инкомос» осуществляет сборку и поставку данного оборудования на отечественный рынок. В производстве используются комплектующие ведущих отечественных и зарубежных производителей, приборы проходят тщательный контроль и испытания.
ГРЩ могут дополняться различными опциями: автоматическими выключателями, устройства АВР, счетчиками электрической энергии, светосигнальной арматурой и т.д. По требования заказчика они могут изготавливаться по типовым или индивидуальным схемам. ГРЩ поставляются в Москву и регионы.

Читайте также:  Где кауфен электродвигатель средуктором 1kw 220v маленький

Щит автоматики (ЩА)

Щит автоматики незаменим в системах водоснабжения, вентиляции, отопления, сигнализации, пожаротушения и других. Он выполняет важные функции: защищает оборудование от перегрузок, контролирует расход энергии, обеспечивает необходимый режим работы по заданному графику. Конфигурация и набор функций полностью определяется местом применения и набором возложенных на технику функций.

Щиты автоматики применяются в следующих системах:

  • Вентиляция. Полностью контролируют систему на предмет перегрузок и аварий, обеспечивают аварийный запуск либо запуск системы вентиляторов дымоудаления. Работают не только в системах вентиляции, но и пожаротушения, кондиционирования и других.
  • Отопление. Обеспечивают корректную слаженную работу всех элементов трубопровода, контролируют режим приведения в действие задвижек, клапанов и других деталей, предохраняют систему от перегрузок.
  • Водоснабжение. Обеспечивают поддержку заданной температуры, давления и других технологических показателей. Плавный запуск оборудования, предотвращение аварийных ситуаций продлевают его срок службы в 2,5 раза и снижают расход энергии в 2 раза.

Щит автоматического переключения (ЩАП)

Щиты автоматического переключения ЩАП по принципу действия схожи со щитами АВР. При возникновении аварийной ситуации они для обеспечения бесперебойного энергоснабжения подключают резервный источник питания.

ЩАП непрерывно контролируют состояние напряжение основного и резервного источника. При нарушении нормального режима работы (отклонения от допустимых показателей, нарушении порядка чередования фаз), оборудование мгновенно присоединят резервный источник питания. При восстановлении всех показателей техника возвращает сеть в исходное положение. ЩАП может работать как в автоматическом режиме, так и по команде диспетчера.

Щит освещения (ЩО)

Щиты освещения ЩО предназначены для распределения электрической энергии, нечастых оперативных включений и отключений электрических цепей, защиты от перегрузок и токов короткого замыкания осветительных сетей трехфазного переменного тока напряжением 380/220В частотой 50 Гц.

Щиты освещения ЩО комплектуются из вводных, линейных, секционных и торцевых панелей и предназначен для установки в электропомещениях. Щиты освещения ЩО могут быть установлены как вплотную (одностороннее обслуживание), так и свободностоящие с двухсторонним обслуживанием, боковые стороны щитов закрыты съемными торцевыми панелями. Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания. Шкафы освещения ЩО изготавливается как навесного так и утопленного исполнения со степенью защиты IP30, IP54.

По назначению панели ЩО делят на:

  • Линейные
  • Вводные
  • Секционные
  • Вводно-линейные
  • Вводно-секционные
  • Панели с аппаратурой АВР
  • Панели диспетчерского управления уличным освещением.

Щит распределительный (ЩР)

Назначение распределительных шкафов ЩР – прием и распределение электроэнергии в трехфазных сетях 380/220В частотой 50Гц, защита линий от перегрузок и короткого замыкания.

Разнообразие моделей данных шкафов распределительных достаточно широко, как и область их применения. Он могут устанавливаться на промышленных, сельскохозяйственных предприятиях, в том числе на объектах с повышенными требованиями к электробезопасности. Также их монтируют в телефонных линиях для перехода с магистральных кабелей на распределительные. Так как шкафы распределительные ЩР устанавливаются и в помещениях, и снаружи зданий, особые требования предъявляются к их корпусам и сборке. Обязательна пыле- и влагозащита, коррозийная и химическая устойчивость. В зависимости от назначения, места установки, конфигурации, они также могут иметь навесное, напольное, встраиваемое исполнение.
Комплект распределительного шкафа может дополняться по желанию заказчика автоматическими выключателями, испытательными коробками и другими опциями.
Компания осуществляет доставку и установку, гарантийное и послегарантийное обслуживание поставляемой техники.

Щит силовой (ЩС)

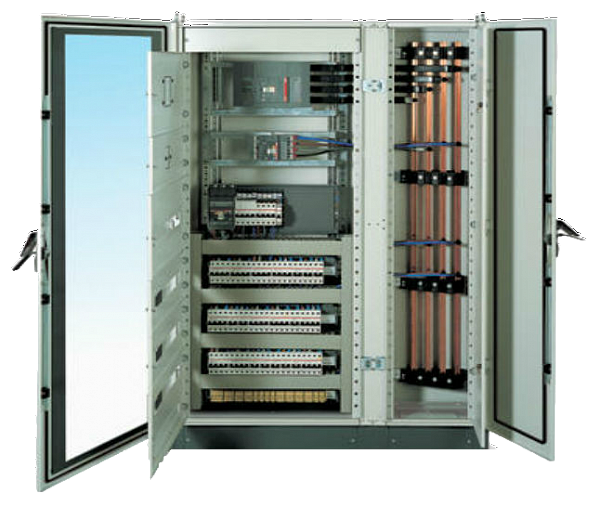

Сборка электрощитов различной конфигурации является приоритетным направлением деятельности компании «Инкомос». Наше оборудование используется в автоматизированных системах управления технологическими процессами ЦТП и ИТП, в производственных и торгово-развлекательных комплексах, дачных товариществах других объектах.

Сборку электрощитов мы осуществляем с использованием комплектующих ведущих мировых производителей Rittal, Schneider Electric, Siemens, Moeller. По желанию заказчиков мы можем также использовать детали отечественных производителей.

Щит силовой и другое оборудование собирается в соответствии с потребностями объекта. По Вашему желанию он может быть дополнен пультом управления контроллером, устройством плавного спуска, герметичным сальником или другой опцией.

Щит управления (ЩУ)

Шкафы и щиты управления используются на автоматизированных предприятиях в системах водо- и электроснабжения, вентиляции, пожаротушения, теплообеспечения. Их функции заключаются в защите оборудования от перегрузок и замыканий, контроле за распределением энергии. В целом же использование данной техники позволяет повысить надежность работы системы, свести к минимуму потери энергии. Конфигурация щитов управления определяется особенностями сетей, в которых они устанавливаются.

Компания «Инкомос» как надежный поставщик данного оборудования предлагает разновидности приборов для управления следующими системами:

  • Группами насосов и вентиляторов. Обеспечивают автоматическое управление оборудованием, снижает динамические нагрузки и, как следствие, увеличивает срок службы.
  • Насосами. Обеспечивают необходимый контроль за запуском насосов без гидравлических ударов, запускают их в определенном алгоритме, останавливают и запускают в случае аварий.
  • Канализационными насосными станциями. Контролируют процесс перекачки воды, защищают оборудование от гидравлических ударов, экономят энергию за счет поэтапного запуска насосов и плавной их остановки.
  • Электроприводами трубопроводной арматуры. Обеспечивают защиту от перегрузок, контролируют работу запорно-регулирующих механизмов.

Щит управления с устройством плавного пуска (ЩУ с УПП)

Шкафы управления с устройством плавного пуска разрабатываются нашей компанией под конкретные, поставленные Заказчиком задачи. Сборка щитов управления с устройством плавного пуска осуществляется только на сертифицированном оборудовании, на базе комплектующих мировых производителей электромонтажного оборудования: Schneider Electric, Siemens, Moeller, АВВ. Благодаря этому мы добиваемся высокого качества нашей продукции. Мы предлагаем разработать и осуществить сборку шкафов управления с устройством плавного пуска, осуществим подбор оборудования (цена/качество) что не мало важно для бюджетных организаций. Данные устройства выполняют одну из важных функций частотного преобразователя: плавный пуск асинхронных двигателей, без регулирования частоты.

Так как в большинстве приводов не нужна регулировка скорости, устройство плавного пуска применяется вместо частотного преобразователя, оказывается оправданным.

Снижение пусковых токов значительно увеличивает ресурс электродвигателя и уменьшает потребление электроэнергии из сети;
Уменьшения пускового момента увеличивает срок службы всего приводного механизма, исчезают рывки и толчки при пуске;
Повышается плавность всего технологического процесса, исчезают гидравлические удары в системах водоснабжения, рывки конвейера;
Наличие в устройстве плавного пуска защиты от пропадания фазы, перегрузки, короткого замыкания, перегрева значительно повышает надежность всей системы привода.
Плавный пуск осуществляется путём плавного повышения напряжения на клеммах двигателя от начального до номинального. При этом ограничивается ток и начальный момент. Регулирование напряжения осуществляется с помощью тиристорных блоков.

Устройство плавного пуска ADXM, ADX производимые на базе тиристоров, предназначены для плавного пуска и остановки двигателей и представляют собой тиристорное 3-х фазное регулирующее устройство. Устройство плавного пуска предназначено для работы с трехфазными двигателями с короткозамкнутым ротором. Разработанные на элементной базе ведущих европейских производителей, устройство плавного пуска позволяет мягко управлять двигателем используя его в системах автоматизации.

Щит этажный (ЩЭ)

Щит этажный – широко распространенное электротехническое оборудование, которое можно встретить в каждом подъезде. ЩЭ, УЭРМ, ЩЭУ, ЩЭР, ЩЭГ и другие типы оборудования принимают и распределяют электроэнергию 380/220В, контролируют появление перегрузок на линии. Они обеспечивают защиту человека от поражения электрическим током, позволяют разместить слаботочное оборудование, в ручном режиме размыкать включать и отключать электрические цепи.

Конструкция оборудования может быть как настенной, так и встраиваемой. Линии электропередач вводятся зажимами, позволяющими без разрезания выполнить присоединение и ответвление.

Функции этажных щитов позволяют разделить их на распределительные и учетно-распределительные. В стандартном оборудовании предусмотрены три отсека: абонентский, учета, для слаботочного оборудования. В абонентском отсеке автоматические выключатели и устройства защитного отключения, в отсеке учета счетчики и автоматический выключатель для отключения лестничного стояка, в отсеке для слаботочного оборудования – устройства телефонной, радиотрансляционной, телевизионной сетей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock detector
