Самодельный ленточный электронапильник сделанный из болгарки: чертежи и фото изготовления гриндера своими руками.

Предлагаю Вашему вниманию фото отчёт о изготовлении электронапильника (гриндера) из углошлифовальной машинки.

Для самоделки понадобились вот такие материалы:

  • Болгарка Makita Ga5030.
  • Листовой металл толщиной 3 мм и 2 мм.
  • Подшипник 608 (8х22х7 мм).
  • Приводной ролик.
  • Сверло 8 мм (ось для подшипника).

Первым делом сделал чертёж подшипника, ролика и натяжителя.

Затем сделал переходную пластину (лист 3 мм) от болгарки на направляющую.

Вырезал прорезь под стопор.

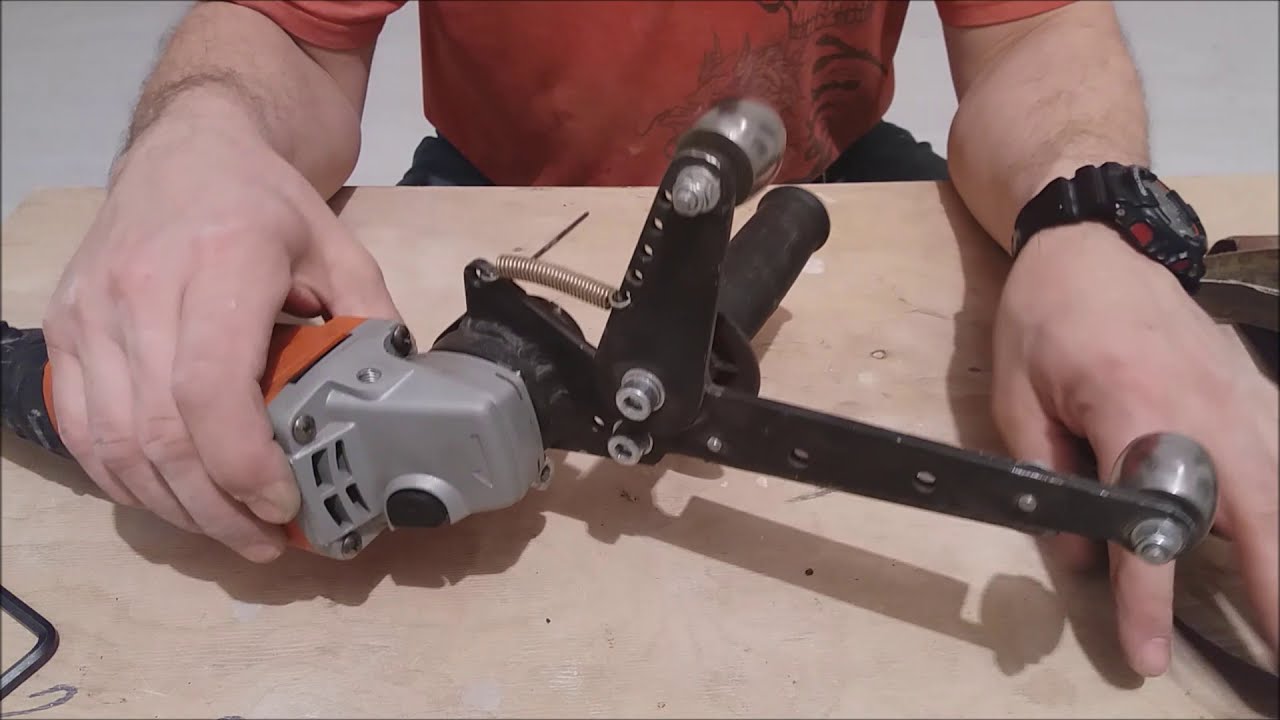

Натяжитель изготовлен из листового металла толщиной 2 мм.

Выточил ролик натяжителя.

Чертежи ролика натяжителя электронапильника.

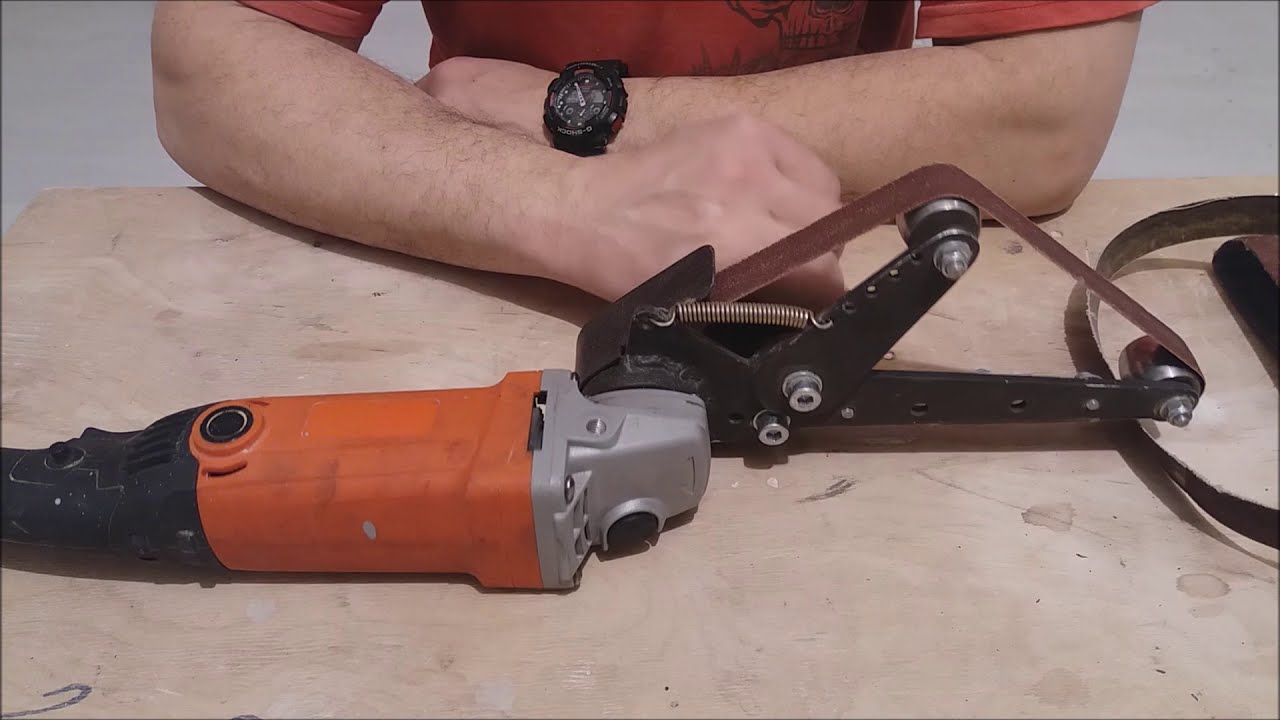

Результат работы — электронапильник из УШМ. Лента 533 мм.

Приспособление идеально подходит для зачистки швов в неудобных местах и прочих работ.

Приветствую любителей помастерить. В этой инструкции мы будем рассматривать, как можно расширить функционал нашего верного инструмента – болгарки. Превращать мы ее будем в маленький, но шустрый электронапильник. С помощью него очень удобно производить шлифовку в труднодоступных местах, очищать от ржавчины трубы и так далее. На устройство можно устанавливать узкую ленту и широкую в зависимости от условий работы. Ленты используются от ручной ленточной шлифмашины, лента режется канцелярским ножом.

Конструкция насадки очень проста, она легко снимается и на нее легко устанавливается лента. В качестве основы используется мебельная газовая пружина 60N, именно она натягивает ленту. Все остальные детали стоят копейки, и вы большую часть найдете в мастерской. Рассмотрим более подробно, как же сделать такую насадку!

Материалы и инструменты, которые использовал автор:

Список материалов:
– лента от ручной шлифмашины;
– мебельная газовая пружина 60N;
– квадратная стальная труба;
– круглая труба;
– гайка (под ось болгарки);
– два подшипника (для ведомого ролика);
– болт с гайками и другие мелочи.

Читайте также:  Чертеж толкача для мотособаки

Список инструментов:
– болгарка;
– ленточная шлифовальная машина;
– болгарка;
– дрель;
– маркер;
– штангенциркуль;
– маятниковая пила;
– тиски;
– метчик для нарезания резьбы.

Шаг первый. Изготовление хомута
Первым делом изготовим хомут, он будет являться основой, на которой будут закреплены все детали устройства. Хомут устанавливается вместо щитка болгарки. Для его изготовления нам понадобится кусок круглой трубы подходящего диаметра. Разрезаем ее вдоль, а также вырезаем пазы в зависимости от корпуса редуктора болгарки. Для того чтобы наш хомут зажимался, привариваем к нему две рассверленные гайки в месте продольного разреза. Теперь хомут можно будет стянуть болтом с гайкой.















Шаг третий. Ведущий ролик
Приступаем к изготовлению ведущего ролика, он у автора металлический. Для его изготовления понадобится гайка и кусок круглой трубы. Гайку наворачиваем на ось болгарки и включаем ее. Далее при помощи другой включенной болгарки стачиваем грани гайки так, чтобы она плотно заходила в металлическую трубу. Автор напрессовал трубу на гайку при помощи тисков, дополнительное крепление и не понадобилось, но можно прихватить сваркой.

Теперь осталось задать правильный профиль ролика, он должен быть максимально толстым в центре и узким по краям, чтобы ремень всегда шел четко по центру. Включаем болгарку с установленным роликом и стачиваем лишнее, используя ленточную шлифовальную машинку. Удобнее это сделать, если нарисовать на ролике толстую центральную линию.

В завершении обрабатываем ролик наждачной бумагой, чтобы убрать грубые неровности. Полировать его не нужно, это уменьшит сцепление с бумагой.










Шаг четвертый. Ведомый ролик
На другом конце газовой пружины устанавливается ведомый ролик, который представляет собой два подшипника. Для подшипников нужно сделать кронштейн, автор делает его из куска квадратной трубы. Подшипники устанавливаем на оси, это может быть болт или просто стальной стержень.

Читайте также:  Пиньята с лентами своими руками

С другой стороны привариваем гайку для установки детали на пружине.
