Газовая колонка ariston инструкция

Техника от итальянского производителя Аристон уже давно получила признание потребителей за счет качественной сборки устройств и их длительного эксплуатационного срока. Также следует отметить ценовую доступность приборов, которая обеспечивается за счет их сборки в Китае. Производительная газовая колонка Аристон разрабатывается по особой технологии, благодаря чему полностью адаптирована под российские условия, в частности, работе при низком уровне давления воды, перепадах напряжения в сети и т.д.

Особенности оборудования

Газовые колонки Ariston отличаются компактными размерами, традиционным стилем и простыми конструктивными особенностями. В процессе изготовления агрегатов применяется европейская технология, обеспечивающая высокий уровень безопасности приборов. Данные качества проявляются при полном соблюдении правил эксплуатации, рекомендуемых производителем.

Все модификации, представленные на официальном сайте, оборудованы несколькими системами безопасности:

  • контроль топлива;
  • прибор отслеживания температурного режима;
  • защита от перегрева;
  • устройство тяги.

Эти элементы обеспечивают максимальный уровень безопасности применения газовых колонок Аристон при аварийных ситуациях в централизованной водоснабжающей, газоснабжающей системе.

С завода Аристон оборудование поставляется с тестовыми настройками главных функций, которые основаны на стандартных режимах функционирования. Поэтому предварительно перед вводом в эксплуатацию газовую колонку требуется настроить с учетом рекомендаций, указанных в инструкции по эксплуатации. Это необходимо для того, чтобы агрегат исправно функционировал при условии недостаточного давления газа или же скачках напора воды.

Перед запуском необходимо правильно отрегулировать агрегат, только таким образом он сможет обеспечить бесперебойную подачу горячей воды.

Поэтому, если возникла неуверенность в своих возможностях, лучше обратиться к специалисту из сервисного центра.

ВИДЕО: Правила установки газовых колонок

Плюсы и минусы

Исходя из статистики отзывов пользователей, образовался список минусов и плюсов газовых колонок Аристон. Из преимуществ следует выделить следующее:

  • водонагреватели можно настраивать в зависимости от разных условий эксплуатации;
  • при работе прибор не издает громкого шума, даже во время розжига характерный звук воспроизводится с минимальной громкостью;
  • качественная сборка обеспечивается за счет применения современных технологий с учетом европейских стандартов;
  • все агрегаты обладают классическим привлекательным дизайном, который отлично гармонирует с любым интерьерным стилем;
  • благодаря медному теплообменнику ресурс устройства достигает 10-13 лет.

Конструкция газового водонагревателя

Невзирая на достаточно большую популярность фирмы, оборудование марки Аристон имеет и отрицательные стороны:

  • при резком понижении давления воды происходит экстренное отключение газовой колонки, что считается большим минусом для жителей многоэтажных зданий;
  • при поломке функционирующих узлов будет проще приобрести новую колонку, чем купить запчасти по высокой цене, поскольку детали на приборы данной фирмы очень дорогие;
  • недоверие вызывает длительность эксплуатационного срока комплектующих, поскольку сбор оборудования осуществляется в Китае.

В процессе выбора наиболее оптимального варианта следует руководствоваться личными предпочтениями и критериями по техническим характеристикам, а также учитывать бюджет на приобретение. Покупая бюджетные версии до 10 000 рублей, не стоит рассчитывать на долговечность техники. Дело в том, что защитные системы и отдельные блоки безопасности монтируются в агрегаты из более высокого ценового диапазона.

Рейтинг лучших моделей газовых колонок Ariston

Существует несколько газовых водонагревателей, которые получили большую популярность среди российских потребителей. Из всего модельного ряда пользователи выделяют следующие приборы.

Читайте также:  Трахикарпус форчуна уход в домашних условиях

Ariston fast Evo

Версия обладает мощностью в 19 и 24 кВт. При данном показателе она производит 11-14 л/мин. горячей воды. Данная модель относится к серии автоматических газовых колонок, оснащенных электроподжигом и двумя батарейками, собственно, от которых запальник и получает напряжение для искры.

FAST EVO ONT B 11 NG

Газовая колонка Ariston fast Evo оборудована устройством модуляции пламени. Данный элемент способствует поддержанию температурного режима воды на выходе, даже при изменении давления в водопроводной системе. На панели управление имеется регулятор температуры, позволяющий задавать нужный режим нагрева. Максимальная температура равна 60оС.

В моделях с приставкой «С» имеется цифровой LCD-экран, на который выводится вся необходимая информация о выбранной программе. Но здесь следует учитывать, что показатели температурного режима, выведенные на дисплей, определяют значение установленной программы, а не tо производимой воды.

Также в случае обнаружения неполадки или установки неверного режима на экране отобразится соответствующий код ошибки. Расшифровать символику можно при помощи инструкции по эксплуатации.

Ariston Marco Polo Gi-7S

Агрегат оборудован турбированной системой, поэтому в его конструкции не предусмотрено наличие дымоходного элемента. Производительность серии равна 11 л/мин. при мощности 19,8 кВт.

Marco Polo Gi7S 11L FFI NG

Для монтажа Ariston Marco Polo Gi-7S необходимо создать сквозное отверстие в стене и установить в него выхлопной патрубок. Также разрешается монтировать данную деталь в окне.

Подобная установка должна осуществляться только с разрешением газовой инспекции. Иначе можно получить крупный штраф.

Ariston Marco Polo Gi 7S 11-L FFl

Данный вариант имеет закрытую камеру сгорания и отличается повышенным показателем максимальной мощности – 22 кВт. Потребление топлива не превышает 2,2 куб. м/ч.

Теплообменник агрегата выполнен из медного материала, в нем присутствует 10 форсунок. Масса прибора равна 12,5 кг, поэтому очень важно, чтобы при установке в первую очередь проверили стену на прочность.

Marco Polo Gi 7S 11-L FFl

Устройство выполнено в современной стилистике. Достаточно компактный прибор с габаритами 563х350х130 мм отлично будет гармонировать с таким дизайном интерьера как лофт, минимализм, так как обладает металлическим цветом и черной панелью управления.

Неисправности и способы их устранения

Если колонка перестала работать, для начала убедитесь, что все коммуникации подключены верно, давление в системе хватает (все это указано в инструкции). Часто пользователи приглашают мастеров, оплачивают дорогостоящие вызовы, а проблемы на самом деле никакой нет – достаточно открыть инструкцию и внимательно ее прочитать. Но все же неисправности встречаются. Опишем их и приведем способы устранения.

  1. При открытии крана электроприбор не запускается.

Причиной может быть:

  • недостаточный напор воды;
  • износ мембраны;
  • разрядившиеся батарейки электроподжига;
  • выход из строя блока управления;
  • отказ сервомотора.
  1. Срабатывает механизм отключения при перегреве

Причина, скорее всего, кроется в слабом давлении воды или в задержке ее в теплообменнике – засорены протоки, из-за чего вода не может пройти от колонки до водораздающей точки. Сразу надо прочистить все соединительные узлы. Задерживать напор будет и большой слой накипи, от которого регулярно избавляются.

  1. Вода не нагревается до заданных значений температуры. Если напор хороший, но температура недостаточная, а пламя выступает за радиатор, причина в забитом сажей теплообменнике.

Если пламя небольшое, голубого цвета, вода поначалу горячая, а дальше все холоднее, нужно поменять мембрану.

  1. Если колонка включается, стабильно работает, а через несколько минут гаснет, и так повторяется постоянно, проблемы в забитом или неправильно выведенном дымоходе.
Читайте также:  Проекты домов из газосиликатных блоков 10х10

Когда гаснет сразу же после включения, причина, возможно, кроется в поломке датчика ионизации или разрядившихся батарейках.

  1. Мини-взрыв при включении – сильный хлопок

Происходит это от того, что в камеру предварительно набирается газ, он же и детонирует при включении. Причина может быть в отказе сервомотора, поломке электромагнитного клапана или загрязнении запальника, если колонка с запальным фитилем.

ВИДЕО: Ошибка дымохода – как исправить

Заключение

Все приведенные выше модификации были подобраны исходя из отзывов покупателей и специалистов из ремонтных служб. Каждый вариант обладает высокой степенью надежности, безопасности и находится ориентировочно в одном ценовом диапазоне.

Поскольку преимуществ у газовых колонок большое количество, можно смело утверждать, что все они хорошо функционируют при условии правильной установки и эксплуатации. Большинство неполадок, на которые указывают владельцы, можно исправить элементарной заменой батареек или прочисткой дымоходного канала.

Если прибор эксплуатируется в регионе с жесткой водой, нужно дополнительно установить фильтр. В результате пользователь предотвратит быстрое образование слоя накипи, сокращающей срок службы теплообменника и всего оборудования.

ВИДЕО: Как почистить датчик протока

8 страниц подробных инструкций и пользовательских руководств по эксплуатации

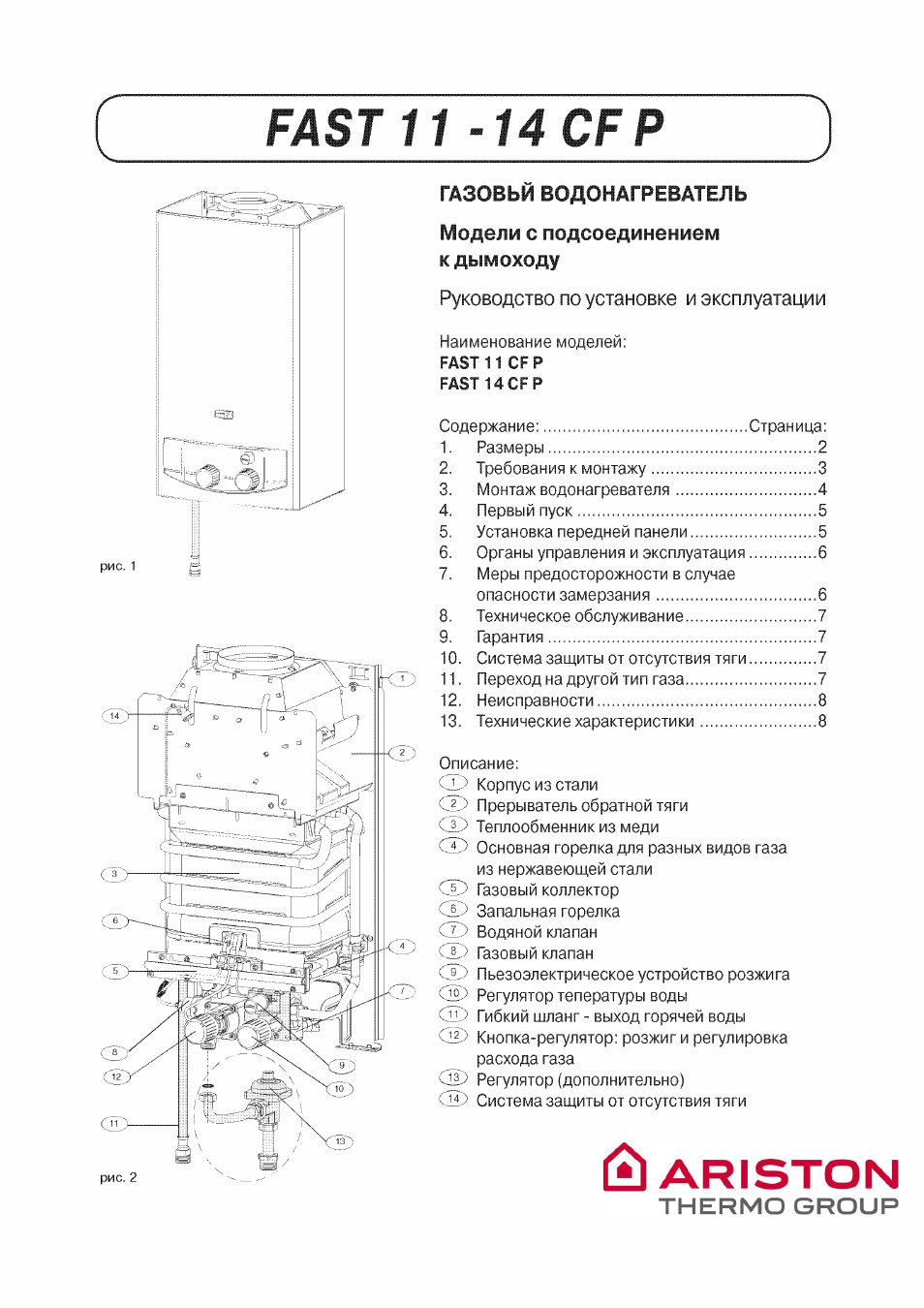

ГАЗОВЬЙ ВОДОНАГРЕВАТЕЛЬ Модели с подсоединением к дымоходу.

Fast 11 -14 cfp, Fi ariston, Thermo group

Модели с подсоединением

Руководство по установке и эксплуатации

Требования к монтажу. 3

Техническое обслуживание. 7

Сц,) Корпус из стали
С_2,) Прерыватель обратной тяги
С

7 Теплообменник из меди

) Основная горелка для разных видов газа

из нержавеющей стали

Водяной клапан
Газовый клапан

У Пьезоэлектрическое устройство розжига

Регулятор тепературы воды

ОА) Гибкий шланг – выход горячей воды

СА) Кнопка-регулятор: розжиг и регулировка

) Система защиты от отсутствия тяги

1, размеры

ЕР = вход холодной воды

ЕС = выход горячей воды

2, требования к монтажу водонагревателя, 1. нормы и правила, 2. размещение водонагревателя

3. дополнительные требования

(^2, Требования к монтажу водонагревателя ^

2. 1. Нормы и правила

Применение газовых проточных водонагре­

вателей регулируется нормами и правилами,
касающимися бытовых устройств, в которых
используется газ. Монтаж и техническое

обслуживание этих аппаратов могут произво­

диться только квалифицированным специ­

алистом согласно действующим нормам и

2. Размещение водонагрева­

– Размещайте водонагреватель необходимо

в непосредственной близости от трубы для

отвода продуктов сгорания.

– Не размещайте водонагреватель над

печью, над плитой для приготовления пищи
и вообще над любым устройством, которое

образует жирные пары, во избежание

нарушения работы аппарата в результате

– Стена и крепление должны выдерживать

– Примите меры для ограничения шума.
– Обязательно предусмотрите вокруг водо­

нагревателя свободное пространство не
менее 100 мм от каждой стенки аппарата.

Давление воды в аппарате, с учётом

теплового расширения воды, не должно

превосходить максимальное давление, на
которое рассчитан водонагреватель (см.

таблицу технических характеристик).

Предусмотрите, в случае необходимости,

расширительный бак (например, при на­

личии обратного клапана на трубе подачи
холодной воды).

Избегайте чрезмерных потерь давления.
Если жесткость воды превышает ГТН=10мг

СаСОЗ/л), ГТН=0,2 мгэкв/л, рекомендует­
ся проводить обработку воды.
Обязательно присоединяйте аппарат к

дымоходу при помощи трубы соответс­

твующего диаметра (см , размеры), из
соответствующего материала (из алюми­

ния чистоты 99,5 % или из нержавеющей

З. монтаж водонагревателя, Монтаж водонагревателя

(з. Монтаж водонагревателя

Разместите центровочное отверстие А

крепежной пластины на расстоянии 553 мм

выше точки входа воды и на 63,5 мм левее

Проверьте горизонтальность пластины,

наметьте и просверлите два крепежных
отверстия

Закрепите пластину на стене при помощи
соответствующего крепежа

Читайте также:  Электронные стабилизаторы напряжения однофазные 10 квт

Выньте рукоятки регулировки (Ц) подачи

газа и регулятора температуры С§) (рис.

10), потянув их на себя

панели (находится под рукояткой регулято­
ра температуры) (рис. 8)
Отверните 2 винта О крепления передней

Снимите переднюю панель

Заведите верхние отверстия рамы на крюки
крепежной пластины (рис. 6)

ЛИНИИ подачи воды

Подключения, 4, первый пуск, З. установка передней панели

Первый пуск, Установка передней панели

Аппарат поставляется в полной комплектации и готов к

подключению. В поставляемый комплект дополнитель­
ного оборудования входит:

Подключение природного газа (рис. 7):
Газовый патрубок 01) (внешняя резьба) 3 4 дюйма.

Подключение газа (рис. 7):
Примечание: следует использовать регулятор давления

газа необходимый для обеспечения требуемого давле­
ния и расхода газа.

Длина трубопровода между регулятором давления газа и

газовой колонкой должна быть не более 2 метров. Если во­

донагреватель работает на сжиженном газе необходимо

использовать два баллона соединенных параллельно.

Подключение холодной воды (рис. 7):
Патрубок01) 1 4 x 0 75 (внешняя резьба) 1 2 дюйма.

В комплектацию входят4 прокладки.

Важно! ОБЯЗАТЕЛЬНО проведите

очистку трубопроводов воды и газа
от грязи прежде чем производить

монтаж газового водонагревателя.

Подключение горячей воды осуществляется с помощью

гибкого шланга (Тв)’ (рис. 7) установленного на водона­
гревателе.

Подключение к дымоходу (рис. 3)

Данный водонагреватель подключается только к дымоходу с естественной тягой. Подсоединение

предусмотрено с помощью соединительной муфты (диаметр указан в таблице размеров) внутри
вентиляционного канала. На дымоходе бязательно предусмотрите конденсатоотводчик чтобы
конденсат который может образоваться в трубе не мог попасть в аппарат.

Первый пуск водонагревателя должен осуществлять квалифицированный специалист.

– Проверьте открыты ли краны подачи холодной воды и газа.
– Проверьте герметичность газового контура.
– Включите водонагреватель.
– Следуйте указаниям приведенным в главе 6 “Органы управления и эксплуатация”.

(з. Установка передней панели

Снимите с передней панели защитную пленку

Приложите переднюю панель к аппарату (рис. 8)
Введите два боковых паза передней панели в

лапки Е рамы
Установите 2 внутренних винта О крепления пере­
дней панели
Установите винт

С крепления декоративной пане­

Установите на место регуляторы мощности (Ц) и

Газовые настенные проточные водонагреватели FAST 11 CF E, FAST 14 CF E. Инструкция по монтажу и эксплуатации. 2009 | pdf 1.21 Mb

Газовые настенные проточные водонагреватели FAST 11 CF P, FAST 14 CF P. Инструкция по монтажу и эксплуатации. 2009 | pdf 7.87 Mb

Газовые настенные проточные водонагреватели GIWH 10 EA electronic, GIWH 13 EA electronic. Инструкция по монтажу и эксплуатации. 2002 | pdf 219.24 Kb

Газовые настенные проточные водонагреватели GIWH 10 PA, GIWH 13 PA, GIWH 16 PA. Инструкция по монтажу и эксплуатации. 2002 | pdf 203.75 Kb

Бытовые проточные водонагреватели Ariston Marco Polo серии Gi7S 11L FFI, Marco Polo серии Gi7S 16L FFI. Инструкция по эксплуатации. Язык: RU | pdf 13.21 Mb

Газовые проточные водонагреватели Ariston серии FAST EVO ONT B 11, FAST EVO ONT B 14. Инструкция по монтажу, эксплуатации и техническому обслуживанию. Язык: RU | pdf 744.16 Kb

Газовые проточные водонагреватели Ariston серии FAST EVO ONT C 11, FAST EVO ONT C 14. Инструкция по монтажу, эксплуатации и техническому обслуживанию. Язык: RU | pdf 620.77 Kb

Газовые проточные водонагреватели Ariston серии MARCO POLO M2 10L FF. Инструкция по эксплуатации. Язык: RU, UA | pdf 3.30 Mb
