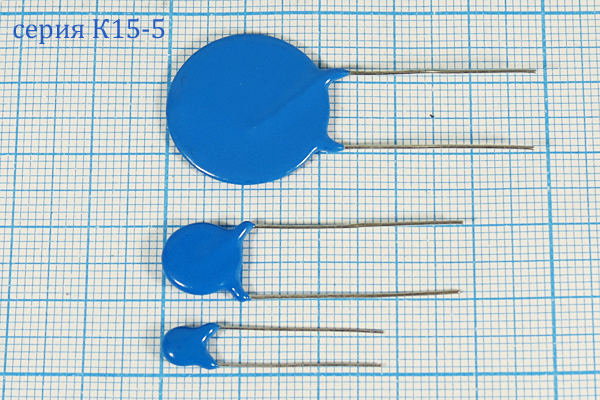

&nbsp	к 10 пФ 3000 6x 3\\2L5\10J3kV [К15-5]	1303.14	20 руб.	от 10 шт.: 18 руб.	от 100 шт.: 15 руб	от 500 шт.: 12 руб	12 шт.

В магазине на шоссе Энтузиастов, 31:

Номер или доп. параметры	Наименование	Номер партии	Цена, розничная	Цена, опт(1)	Цена, опт(2)	Цена, опт(3)	Количество в наличии
&nbsp	к 10 пФ 3000 6x 3\\2L5\10J3kV [К15-5]	2257.18	20 руб.	от 10 шт.: 18 руб.	от 100 шт.: 15 руб	от 500 шт.: 12 руб	65 шт.

На складе:

(доставка в магазины в течение 1-2 рабочих дней)

Номер или доп. параметры	Наименование	Номер партии	Цена, розничная	Цена, опт(1)	Цена, опт(2)	Цена, опт(3)	Количество в наличии
&nbsp	к 10 пФ 3000 6x 3\\2L5\10J3kV [К15-5]	2257.18	20 руб.	от 10 шт.: 18 руб.	от 100 шт.: 15 руб	от 500 шт.: 12 руб	250 шт.

Вместе с этим товаром покупают:

Провода монтажные

Конденсаторы керамические

к 22 пФ 3000 7x 3\\2L5\22J3kV [К15-5]

Кабель витая пара

каб в/пара UTP-48-7×0,16\неэкранCAT5E\многжил

Кабель аудио, аудио-видео

Пасты

паста кпт-8 17гтеплопроводная\тюбик

Пакеты и Машинки для запаивания

пак№03 пакет 80×120\прзамокгриппер

Последнее обновление базы данных: 12-01-2020 18:19

Вы смотрели:

Программируем генераторы!
Изготовление за 1 день.

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 45 0 С, 4 – 65 0 С, 5 – 85 0 С, 6 – 105 0 С, 7 – 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33H2 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
